Cẩu gập lắp trên xe tải

Cẩu gập là gì? Cẩu gấp khúc, cẩu robot có phải một loại?

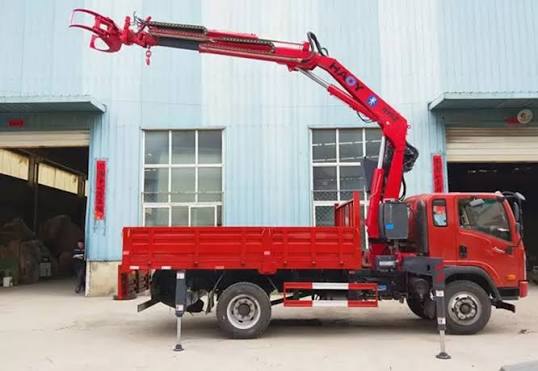

Cần cẩu gập thuộc nhóm cần cẩu lắp trên xe, có kết cấu tay cần khớp nối và các xy-lanh thủy lực để nâng, gập, mở và vươn cần. Khi kết thúc công việc, cụm cần có thể xếp lại theo vị trí vận chuyển của đúng cấu hình. Tên gọi “cẩu gấp khúc”, “cẩu gấp gọn” hoặc “cẩu robot” thường được thị trường dùng để mô tả hình dáng tay cần linh hoạt.

Ưu điểm của tay cần khớp nối là có thể tiếp cận tải qua một số vật cản và thu gọn theo cấu hình thiết kế. Tuy nhiên, phạm vi làm việc và khả năng nâng phải đọc từ tài liệu đúng model. Không nên dùng hình ảnh một chiếc cẩu gập để suy ra tất cả dòng cẩu đều có cùng số khớp, tầm với hoặc cách vận hành.

Trang này là danh mục tư vấn lựa chọn. Khách hàng muốn xem toàn bộ hệ xe có thể bắt đầu tại xe tải gắn cẩu theo yêu cầu; nếu công việc phù hợp với tay cần ống lồng, có thể chuyển sang danh mục cẩu thẳng lắp trên xe tải. Nội dung phân tích khác biệt giữa hai kết cấu được tách tại bài so sánh cẩu gập và cẩu thẳng, tránh lặp intent trên trang danh mục.

Bảng dữ liệu cần có trước khi chọn cẩu gập

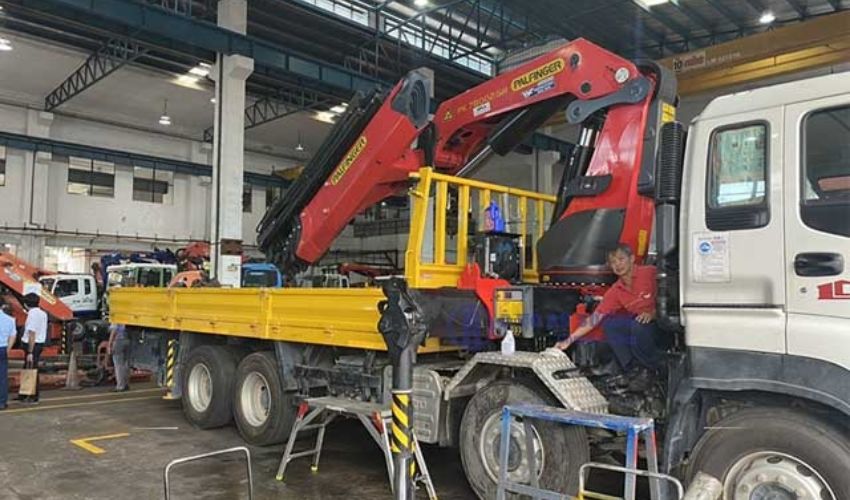

Thứ tự đúng là xác định công việc nâng, kiểm tra xe nền rồi mới sàng lọc hãng và model. Nếu đảo ngược, chủ xe dễ chọn một bộ cẩu có tải nâng cực đại hấp dẫn nhưng không phù hợp bán kính làm việc, làm giảm mạnh tải chở hoặc không đủ không gian lắp.

Cách đọc biểu đồ tải của cẩu gấp khúc

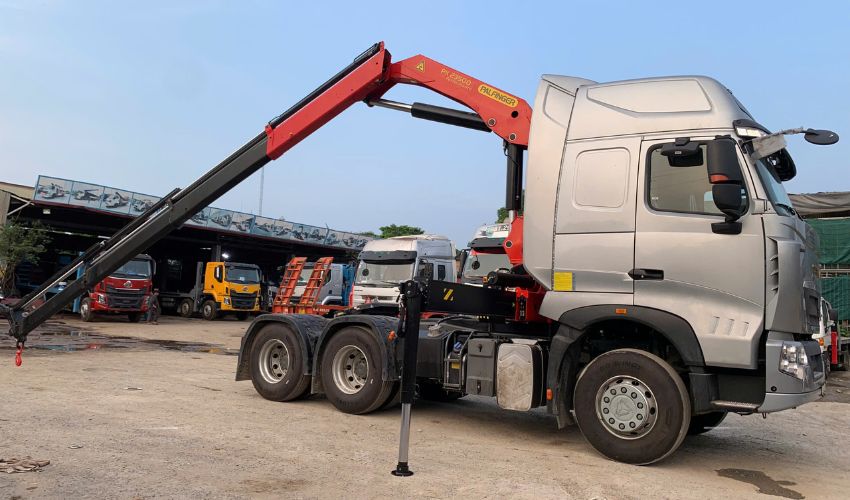

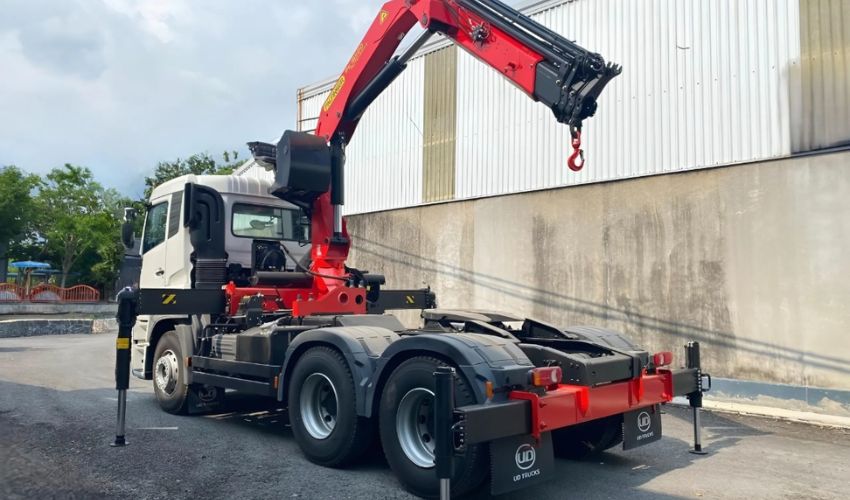

Biểu đồ tải cho biết cẩu được phép nâng bao nhiêu tại từng bán kính và cấu hình cần. Khi bán kính tăng, khả năng nâng thường giảm. Vì vậy, cụm từ “cẩu 10 tấn” hoặc “cẩu 15 tấn” không có nghĩa thiết bị nâng được đúng khối lượng đó ở mọi vị trí cần.

Phân biệt tải nâng cực đại và tải tại bán kính làm việc

Tải nâng cực đại thường xuất hiện tại vùng gần tâm cẩu và trong điều kiện xác định. Công việc thực tế phải dùng giao điểm giữa bán kính, cấu hình đoạn cần và tải cho phép trên biểu đồ. Nếu có jib, tời, kẹp hoặc đầu công tác, khối lượng của phụ kiện cũng cần được tính theo tài liệu của nhà sản xuất.

Mô-men nâng không phải là “số tấn”

Mô-men nâng thường được biểu diễn theo tonne-metre hoặc kNm, phản ánh quan hệ giữa tải và cánh tay đòn. Hai cẩu có tải nâng cực đại gần nhau vẫn có thể khác đáng kể về mô-men, tầm với, tự trọng và khả năng duy trì tải khi cần vươn xa. Không quy đổi máy móc từ tonne-metre sang một con số tải nâng duy nhất.

Kiểm tra đúng cấu hình cần và chân chống

Cùng một dòng cẩu có thể có nhiều phiên bản số đoạn cần, jib và chân chống. Biểu đồ của phiên bản này không được dùng cho phiên bản khác. Trạng thái mở chân chống, hướng quay, giới hạn ổn định, góc cần và các chế độ hỗ trợ phải tuân theo tài liệu đúng model.

Cẩu gập 10 tấn và cẩu gập 15 tấn khác nhau thế nào?

Các cụm từ cẩu gập 10 tấn và cẩu gập 15 tấn thể hiện nhu cầu tìm kiếm thương mại, nhưng chưa phải một cấu hình kỹ thuật hoàn chỉnh. Mỗi hãng có cách đặt tên và nhiều phiên bản cần khác nhau. Duy Khánh chỉ chốt nhóm tải sau khi có tải–bán kính, model, xe nền và mục tiêu tải chở.

Cẩu gập Palfinger hay cẩu gập Hyva: nên so sánh gì?

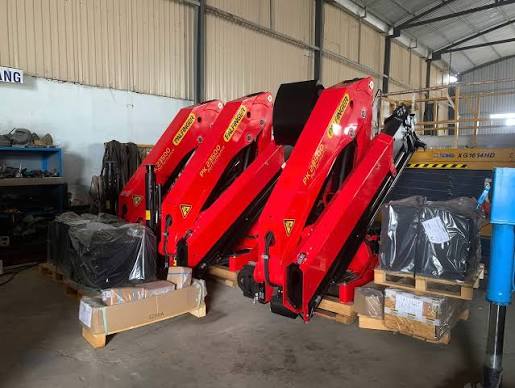

Cẩu gập Palfinger và cẩu gập Hyva đều có nhiều dòng, nhiều cấu hình và phạm vi thị trường khác nhau. Không nên kết luận một thương hiệu “tốt hơn” cho mọi công việc. Cách so sánh đáng tin cậy là đặt hai model cụ thể lên cùng một bộ tiêu chí và dùng tài liệu của nhà sản xuất đang áp dụng cho đúng phiên bản.

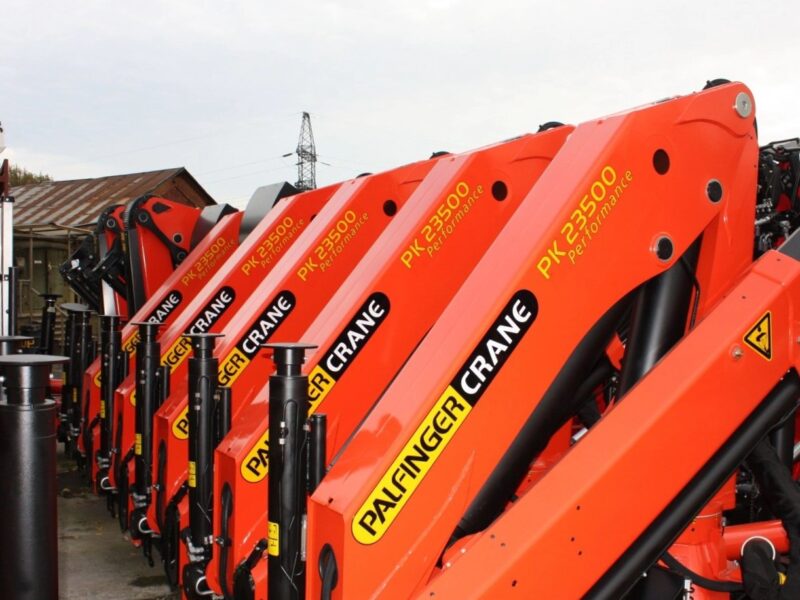

Trang model chính thức của Palfinger cho thấy bộ thông số cần đọc thường gồm mô-men nâng, tải nâng cực đại, tầm với, độ mở chân chống, không gian lắp, chiều rộng khi gập, áp suất, lưu lượng và khối lượng bản thân. Khi đánh giá Hyva hoặc bất kỳ hãng nào khác, nên yêu cầu cùng mức dữ liệu thay vì so sánh bằng tên thương hiệu.

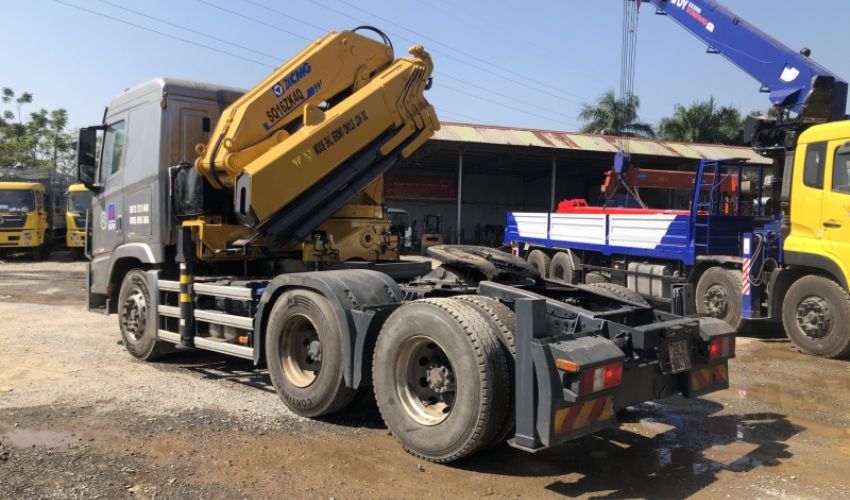

Nếu phương án là đầu kéo, cần bổ sung vùng quay sơ mi rơ moóc và vị trí mâm kéo; xem landing lắp cẩu xe đầu kéo để chuẩn bị đúng dữ liệu hình học tổ hợp.

Cẩu gấp khúc cũ cần kiểm tra những gì trước khi mua?

Cẩu gấp khúc cũ có thể là phương án đầu tư khi thiết bị còn phù hợp và truy vết được. Giá mua thấp không bù được rủi ro nếu thiếu serial, biểu đồ tải, tài liệu thủy lực, lịch sử sửa chữa hoặc không thể kiểm định. Chủ xe nên tách rõ kiểm tra giấy tờ, kết cấu, thủy lực, điều khiển và khả năng ghép xe.

• Nhận dạng: đối chiếu nhãn hãng, model, serial, năm sản xuất và dấu hiệu sửa/đóng lại nhãn.
• Tài liệu: biểu đồ tải, hướng dẫn vận hành, sơ đồ thủy lực–điện, chứng từ nguồn gốc và hồ sơ kiểm định trước đây nếu có.
• Kết cấu: kiểm tra nứt, cong, biến dạng, mối hàn sửa, ăn mòn, chốt–bạc, ổ quay, chân đế và dầm chân chống.
• Thủy lực: xy-lanh, cần piston, phớt, ống, van, bơm, thùng dầu, lọc, nhiệt độ và rò rỉ khi chạy.
• Điều khiển, an toàn: tay trang/remote, dừng khẩn cấp, giới hạn tải, cảm biến, khóa vận chuyển và cảnh báo theo trang bị.
• Vận hành thử: chạy đủ chu trình không tải và thử theo quy trình của đơn vị đủ năng lực; không tự thử tải tùy ý.
• Phụ tùng: xác nhận khả năng mua phớt, van, cảm biến, linh kiện điều khiển và thời gian dừng xe dự kiến.
• Ghép xe: tính lại tự trọng, tải trục, khung phụ, chân chống, PTO và thủy lực; không bê nguyên bộ lắp từ xe cũ sang xe mới.

Sau khi đưa vào khai thác, chủ xe cần có kế hoạch bảo dưỡng và kiểm tra cẩu tự hành theo hướng dẫn đúng thiết bị và điều kiện làm việc.

Bảng giá cần cẩu gập khúc nên gồm những hạng mục nào?

Một bảng giá cần cẩu gập khúc chỉ có ý nghĩa khi ghi rõ model, phiên bản, tình trạng và phạm vi lắp đặt. Giá công khai cũ có thể không còn phù hợp do thay đổi cấu hình, nguồn cung, tỷ giá, phụ kiện, vận chuyển và hiện trạng xe nền. Vì chưa có dữ liệu xác minh cho từng xe, Duy Khánh không điền giá giả định trên trang.

Bài chi phí lắp cẩu xe tải giúp chủ xe chuẩn hóa phạm vi trước khi so sánh. Hai báo giá chỉ nên đặt cạnh nhau khi cùng model, cấu hình cần, tình trạng, phụ kiện, phần khung phụ–thủy lực, thùng và hồ sơ.

Ghép cẩu gập với xe nền: năm phép kiểm bắt buộc

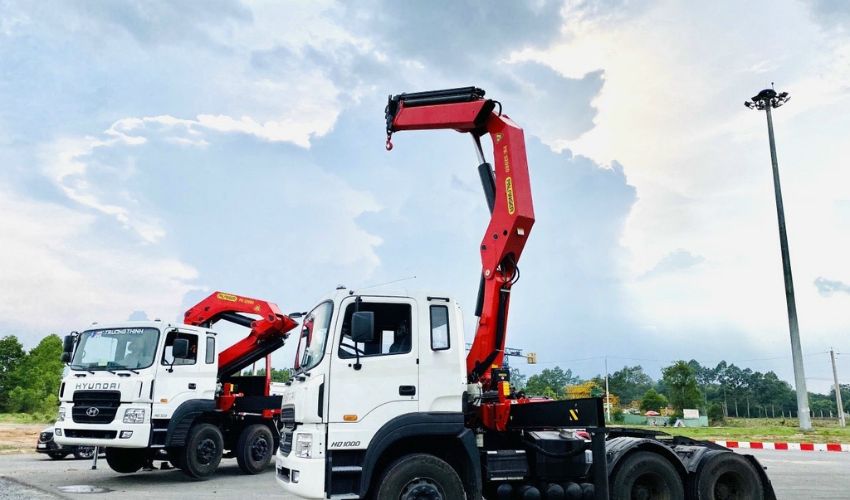

Một bộ cẩu đúng thông số vẫn có thể không phù hợp với xe đang có. Duy Khánh kiểm tra cẩu, xe nền, khung phụ, chân chống và hệ thủy lực như một hệ thống; không coi việc “đặt vừa sau cabin” là đủ điều kiện thi công.

Phạm vi xưởng thực hiện được trình bày tại trang lắp cẩu tự hành lên xe tải. Khách hàng nên xem thêm dự án xe chuyên dụng đã thi công với ảnh xe nền, kết cấu, thủy lực, kiểm tra và bàn giao thay vì chỉ xem ảnh xe hoàn thiện.

Hồ sơ cải tạo và kiểm định cần cẩu gập

Từ ngày 01/07/2026, Thông tư 30/2026/TT-BXD quy định trình tự kiểm định và chứng nhận an toàn kỹ thuật, bảo vệ môi trường đối với xe cơ giới cải tạo. Khi gắn cẩu làm thay đổi kết cấu, khối lượng, phân bố tải hoặc công năng, chủ xe cần chốt lộ trình thiết kế và chứng nhận trước thi công; không mặc định mọi trường hợp đều giống nhau.

Câu hỏi thường gặp về cẩu gập

Nguồn kỹ thuật, pháp lý và ngày cập nhật

• PALFINGER Việt Nam – Cẩu gập: danh mục sản phẩm cẩu gập và phạm vi ứng dụng.
• PALFINGER Việt Nam – Cần cẩu: hệ thống dòng cẩu và trang model chính thức.
• PALFINGER PK 32080: ví dụ cách nhà sản xuất công bố mô-men, tải nâng, tầm với, chân chống, khoảng lắp, chiều rộng khi gập, áp suất và tự trọng.
• PALFINGER – Cẩu gập và cẩu thước: nguyên lý lựa chọn theo nhu cầu và cách thao tác.
• HYVA – Cranes: danh mục giải pháp cần cẩu của nhà sản xuất; cần đối chiếu model và thị trường hiện hành.
• Thông tư 30/2026/TT-BXD: kiểm định và chứng nhận an toàn kỹ thuật, bảo vệ môi trường đối với xe cơ giới cải tạo; hiệu lực 01/07/2026.
• Thông tư 51/2016/TT-BLĐTBXH – QCVN 29:2016/BLĐTBXH: quy chuẩn an toàn lao động đối với cần trục.
• Thông tư 54/2016/TT-BLĐTBXH: các quy trình kiểm định kỹ thuật an toàn đối với thiết bị có yêu cầu nghiêm ngặt, gồm cần trục tự hành.

Cập nhật: 27/08/2026. Nội dung mang tính định hướng lựa chọn; thông số, khả năng nâng và phạm vi lắp đặt phải xác minh bằng tài liệu của đúng model, xe nền và đánh giá của các chủ thể có thẩm quyền.
