Lắp cẩu xe đầu kéo là bài toán tích hợp cẩu, đầu kéo và sơ mi rơ moóc thành một hệ làm việc. Ô Tô Duy Khánh khảo sát xe nền, mâm kéo, vùng quay của moóc, tải trục và công việc nâng; từ đó thiết kế khung phụ, vị trí cẩu, chân chống, PTO–thủy lực và phạm vi hồ sơ phù hợp.
Lắp cẩu xe đầu kéo khác gì lắp cẩu lên xe tải?
Điểm khác lớn nhất là đầu kéo không làm việc độc lập: mâm kéo, chốt kéo và phần đầu sơ mi rơ moóc tạo ra một vùng chuyển động khi tổ hợp xe quay vòng. Vì vậy, vị trí cẩu sau cabin phải được kiểm tra cùng loại moóc dự kiến khai thác. Một phương án vừa với đầu kéo khi đứng yên vẫn có thể giao thoa với moóc khi đánh lái, nâng hạ mâm hoặc đi qua mặt đường thay đổi cao độ.
| Tiêu chí | Xe tải liền thân | Xe đầu kéo gắn cẩu |
|---|---|---|
| Hệ làm việc | Cabin, chassis, cẩu và thùng nằm trên một xe | Đầu kéo, cẩu, mâm kéo và một hoặc nhiều loại sơ mi rơ moóc |
| Không gian cần kiểm tra | Cabin, thùng, tổng thành và vùng quay cẩu | Thêm vùng quét phần đầu moóc, chốt kéo, sàn công tác và dây hơi–điện |
| Khối lượng | Tải chở còn lại trên xe sau lắp | Tải trục đầu kéo, tải đặt lên mâm kéo và khả năng khai thác tổ hợp sau cải tạo |
| Chế độ vận hành | Chủ yếu xe đứng trên chân chống | Cần xác định cẩu khi ghép moóc, tách moóc hay cả hai chế độ |
| Phương án cẩu | Cẩu gập hoặc cẩu thẳng theo công năng | Thường ưu tiên khả năng thu gọn, nhưng phải chốt theo biểu đồ tải và khoảng hở thực tế |
Trang này là landing riêng cho cấu hình đầu kéo. Khách hàng cần xem toàn bộ giải pháp có thể bắt đầu tại xe tải gắn cẩu theo yêu cầu; còn dịch vụ cho xe tải chassis liền thân được trình bày tại lắp cẩu tự hành lên xe tải. Việc tách trang giúp mỗi nhu cầu có đúng dữ liệu thiết kế và không dùng một cấu hình để suy ra cho phương tiện khác.
Cần cung cấp gì trước khi thiết kế xe đầu kéo gắn cẩu?
Báo giá sơ bộ chỉ có ý nghĩa khi mô tả được cả việc nâng và tổ hợp xe. Câu “cẩu mấy tấn” chưa cho biết cẩu có nâng được hàng ở vị trí cần đặt hay không. Duy Khánh dùng tải tại bán kính làm việc, hình học đầu kéo–moóc và dữ liệu khối lượng để sàng lọc cấu hình trước khi khảo sát trực tiếp.
| Nhóm dữ liệu | Thông tin cần gửi | Dùng để quyết định |
|---|---|---|
| Đầu kéo | Đăng ký/kiểm định, model, năm sản xuất, số trục, chiều dài cơ sở, ảnh chassis và nhãn xe | Giới hạn xe nền, tải trục, không gian và khả năng lập phương án |
| Mâm kéo | Vị trí, chiều cao, loại cố định/trượt, hành trình nếu có và tải đặt lên mâm theo hồ sơ | Khoảng lắp, phân bố tải và điều kiện ghép moóc |
| Sơ mi rơ moóc | Loại moóc, vị trí chốt kéo, kích thước phần đầu/cổ moóc, góc bo, chiều cao và ảnh khi ghép | Vùng quét khi quay vòng và khoảng hở với cẩu, chân chống, phụ kiện |

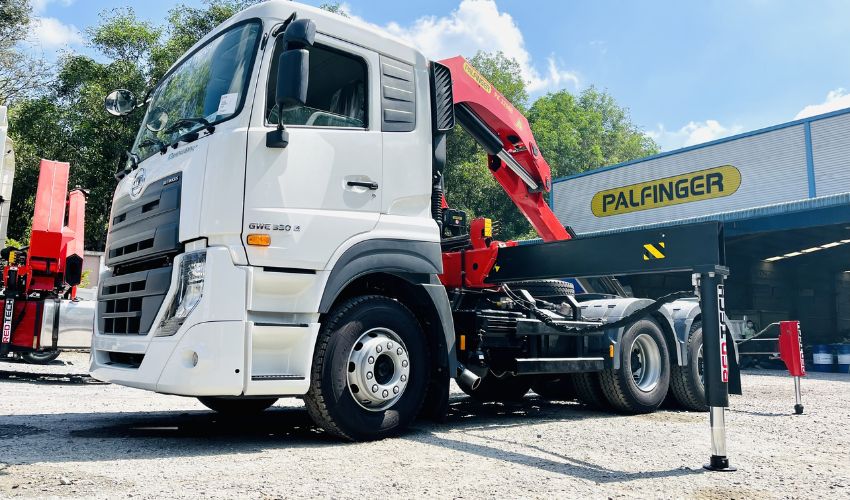

| Công việc nâng | Loại hàng, khối lượng, bán kính ngang, cao độ, hướng nâng, tần suất và mặt bằng | Biểu đồ tải, tầm với, số đoạn cần, chân chống và thiết bị kèm theo |

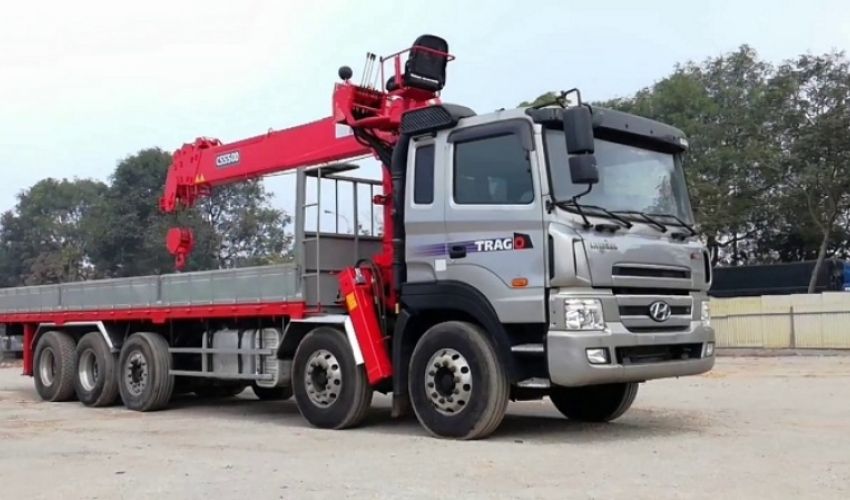

| Cẩu dự kiến | Hãng/model, serial, tự trọng, biểu đồ tải, kích thước gấp, áp suất–lưu lượng và hồ sơ nguồn gốc | Khả năng ghép xe, thiết kế thủy lực và kiểm định thiết bị |
| Mục tiêu khai thác | Cẩu khi ghép hay tách moóc, tải hàng/moóc dự kiến, cung đường và ưu tiên công việc | Phạm vi thiết kế, tải khai thác còn lại và checklist bàn giao |
Để chuẩn hóa yêu cầu nâng, có thể tham khảo trước cách chọn tải trọng cẩu tự hành. Ba dữ liệu quan trọng nhất vẫn là tải cần nâng, bán kính ngang và điều kiện đặt chân chống.

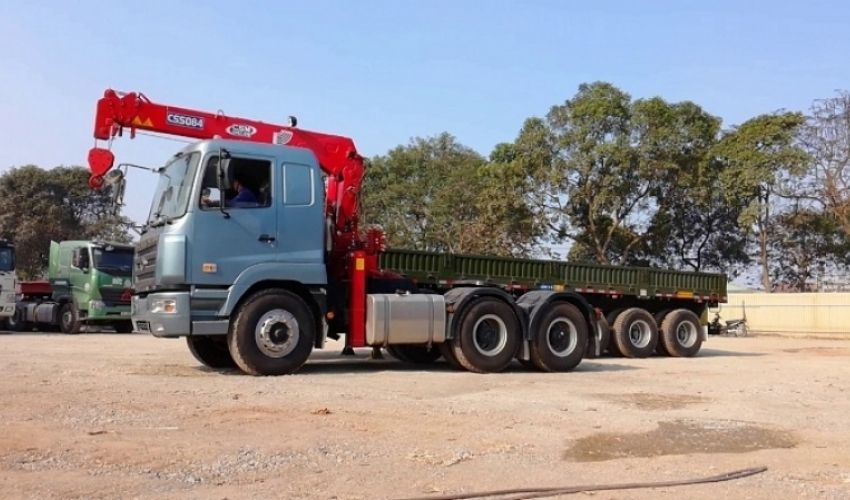

Sáu phép kiểm khi ghép đầu kéo, cẩu và sơ mi rơ moóc
1. Khối lượng bản thân, tải trục và tải đặt lên mâm kéo
Cẩu, khung phụ, chân chống, PTO, bơm, thùng dầu và phụ kiện làm tăng khối lượng đầu kéo. Tính toán phải xem phân bố lên từng trục, giới hạn khối lượng của xe sau cải tạo và khả năng tiếp nhận tải từ sơ mi rơ moóc. Chỉ nhìn “sức kéo” công bố hoặc khối lượng toàn bộ của tổ hợp là chưa đủ.
2. Vùng quay của phần đầu sơ mi rơ moóc
Khi đầu kéo và moóc tạo góc, góc trước của moóc quét quanh chốt kéo; đồng thời mặt đường, hệ thống treo và vị trí mâm làm thay đổi khoảng hở theo phương đứng. Thiết kế cần dựng vùng bao chuyển động có dung sai phù hợp và kiểm tra bằng kích thước thực tế. Đây là suy luận kỹ thuật từ hình học tổ hợp, không nên thay bằng ước lượng qua ảnh.
3. Khung chassis, khung phụ và liên kết
Mô-men do cẩu tạo ra phải được truyền qua khung phụ và hệ liên kết phù hợp với xe nền. Vật liệu, tiết diện, chiều dài, vùng tăng cứng và vị trí bắt liên kết phải theo tính toán, hướng dẫn của nhà sản xuất và hồ sơ thiết kế. Không khoan, hàn hoặc gia cường chassis tùy ý để “vừa” cẩu.

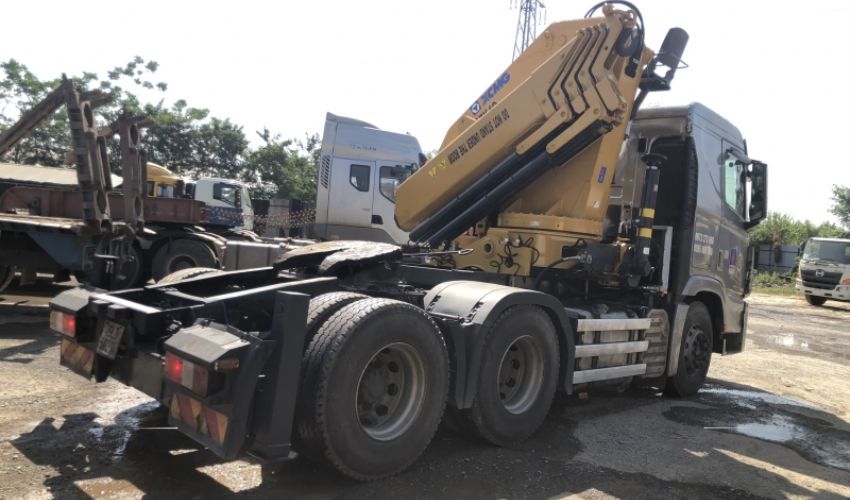

4. Không gian mâm kéo, sàn công tác và đường kết nối moóc
Người vận hành vẫn phải tiếp cận khóa mâm, chốt an toàn và các đầu nối. Dây hơi, dây điện, sàn thao tác, bình nhiên liệu, bình khí, ắc quy, hệ thống xả và lối bảo dưỡng không được bị chèn ép hoặc nằm trong vùng chuyển động của cẩu–moóc.
5. PTO, bơm và hệ thống thủy lực
PTO phải phù hợp hộp số và chế độ làm việc; bơm, áp suất, lưu lượng, thùng dầu, lọc, van, ống và làm mát phải theo yêu cầu đúng model cẩu. Tăng áp để bù cho cấu hình thiếu lực là cách xử lý rủi ro, không phải giải pháp thiết kế.
6. Độ ổn định và điều kiện đặt chân chống
Khả năng nâng phụ thuộc tải, bán kính, hướng làm việc, độ mở chân chống, trạng thái ghép moóc, nền kê và hệ thống giới hạn an toàn. Phải khóa rõ cẩu được phép vận hành ở chế độ nào. Không suy diễn rằng việc ghép thêm moóc luôn làm xe ổn định hơn hoặc cho phép nâng quá biểu đồ tải.
Khi nào nên chọn xe đầu kéo gắn cẩu gập?
Xe đầu kéo gắn cẩu gập được quan tâm vì cần có thể xếp lại thành cụm tương đối gọn sau cabin. Lợi ích này phù hợp với nhiều cấu hình đầu kéo, nhưng lựa chọn cuối cùng vẫn phải dựa trên biểu đồ tải, tự trọng, kích thước gấp, vùng quay cẩu và khoảng hở với moóc. “Gập gọn” không đồng nghĩa với “lắp vừa”.
| Tình huống | Cẩu gập có thể phù hợp khi | Điểm phải kiểm tra lại |
|---|---|---|
| Không gian sau cabin hạn chế | Kích thước xếp gọn nằm trong vùng bố trí cho phép | Cabin lật, ống xả, sàn công tác, góc moóc và khoảng bảo dưỡng |
| Cần nhiều tư thế tiếp cận hàng | Khớp gập và đoạn cần đáp ứng đường đi của móc/tải | Biểu đồ tải theo đúng cấu hình, phụ kiện và vùng làm việc |
| Thường xuyên di chuyển với moóc | Cẩu thu gọn, khóa vận chuyển và chiều cao tổng thể phù hợp | Không giao thoa khi quay vòng, nhún hoặc qua dốc |
| Đầu kéo kéo nhiều loại moóc | Phương án được kiểm tra với trường hợp hình học bất lợi | Không lấy một moóc mẫu để kết luận cho toàn bộ đội xe |
Nhà sản xuất HIAB mô tả dòng knuckle-boom có kết cấu gập tối ưu cho vận chuyển, đồng thời các model khác nhau có tải trọng, tầm với và tự trọng khác nhau. Vì vậy, Duy Khánh không chọn cẩu theo tên nhóm hoặc “số tấn” truyền miệng; model phải được đối chiếu bằng tài liệu và biểu đồ tải. Nếu đang cân nhắc nhiều kiểu cần, xem thêm bài so sánh cẩu gập và cẩu thẳng.
Quy trình lắp cẩu lên xe đầu kéo tại Duy Khánh
Tiếp nhận công việc
Khóa loại hàng, tải tại bán kính, hướng nâng, mặt bằng, tần suất và chế độ ghép/tách moóc.
Khảo sát hệ xe
Đối chiếu giấy tờ, chassis, mâm kéo, moóc, kích thước thực, tổng thành và model cẩu.
Thiết kế phương án
Kiểm tra tải trục, vùng quét moóc, bố trí cẩu–chân chống, khung phụ, PTO và thủy lực.
Gia công, lắp đặt
Thi công theo phạm vi duyệt; kiểm soát liên kết, tuyến ống, dây, sàn công tác và lối bảo dưỡng.
Kiểm tra sau lắp
Đối chiếu thiết kế, cân xe, kiểm tra không tải, chức năng, rò rỉ, giao thoa và khóa vận chuyển.
Hồ sơ, bàn giao
Phối hợp chứng nhận theo trường hợp; giao tài liệu, giới hạn sử dụng và lịch kiểm tra ban đầu.
Thứ tự hồ sơ, thiết kế, thi công và kiểm tra được giải thích sâu hơn tại bài quy trình lắp cẩu tự hành. Với đầu kéo, bước khảo sát phải bổ sung mâm kéo và dữ liệu sơ mi rơ moóc trước khi khóa bản vẽ.
Một gói lắp cẩu xe đầu kéo gồm những hạng mục nào?
| Hạng mục | Phần việc điển hình | Điểm nghiệm thu |
|---|---|---|
| Bố trí tổng thể | Vị trí cẩu, mâm kéo, chân chống, sàn công tác, tổng thành và vùng quét moóc | Đủ khoảng hở vận hành, bảo dưỡng và ghép nối theo phương án |
| Khung phụ, liên kết | Vật liệu, bản mã, bulông/liên kết, vùng tăng cứng và chống gỉ theo thiết kế | Đúng kích thước–vị trí; không cong, nứt hoặc can thiệp ngoài phạm vi |
| Cẩu, chân chống | Định vị cụm cẩu, dầm chân chống, tấm kê, chốt và khóa vận chuyển | Thu–mở đúng; không cấn cabin, moóc, mâm kéo hoặc tổng thành khác |
| PTO–thủy lực | PTO, bơm, thùng dầu, lọc, van, ống, giá đỡ và bảo vệ tuyến ống | Đúng yêu cầu cẩu; không rò, rung, cọ xát hoặc sinh nhiệt bất thường |
| Điện, điều khiển | Nguồn, dây, công tắc PTO, điều khiển, dừng khẩn cấp và cảnh báo theo trang bị | Chức năng phản hồi đúng; dây được bảo vệ; không vô hiệu hóa an toàn |
| Ghép nối moóc | Sắp xếp dây hơi–điện, sàn tiếp cận, tay vịn/chi tiết bảo vệ theo phương án | Thao tác mâm kéo thuận; dây không nằm trong vùng kẹp, kéo căng hoặc cọ xát |
| Hoàn thiện, hồ sơ ảnh | Sơn, tem nhãn, ảnh các giai đoạn, bảng kê tổng thành và dữ liệu cân | Truy vết được thiết bị; xe thực tế và hồ sơ thống nhất |

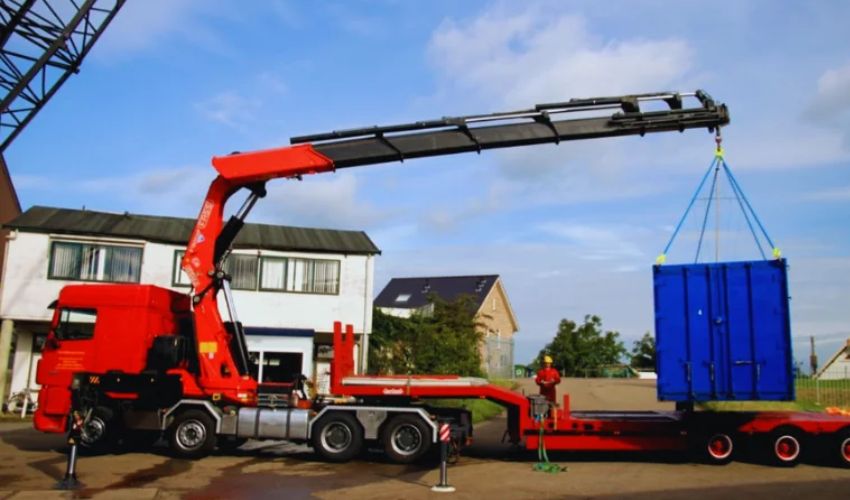

HIAB giới thiệu giải pháp lắp đặt đồng bộ gồm khung phụ, bộ liên kết, bơm, thùng dầu và chân chống phụ; một cấu hình thực tế của hãng còn kết hợp cẩu với mâm kéo trượt. Đây là ví dụ kỹ thuật cho thấy cẩu và mâm kéo phải được tích hợp trong cùng phương án, không phải bằng chứng rằng mọi đầu kéo đều dùng được một bộ tiêu chuẩn giống nhau.
Hồ sơ lắp cẩu xe đầu kéo và chứng nhận cải tạo
Từ ngày 01/07/2026, Thông tư 30/2026/TT-BXD quy định trình tự chứng nhận an toàn kỹ thuật và bảo vệ môi trường đối với xe cơ giới cải tạo. Gắn cẩu có thể làm thay đổi kết cấu, khối lượng, phân bố tải hoặc công năng nên chủ xe cần chốt lộ trình hồ sơ trước khi thi công; không mặc định cấu hình của mình thuộc trường hợp được miễn lập hồ sơ thiết kế.
| Nhóm hồ sơ | Nội dung cần chuẩn bị | Điểm cần khớp |
|---|---|---|
| Xe nền, chủ xe | Đăng ký, kiểm định, hồ sơ xe và ủy quyền nếu áp dụng | Đúng phương tiện, đúng chủ thể và còn giá trị sử dụng |
| Thiết kế cải tạo | Thuyết minh, bản vẽ và tài liệu theo quy định, trừ trường hợp được xác định không phải lập | Xe, cẩu, khung phụ, mâm kéo, khối lượng và kích thước thống nhất |
| Hồ sơ tại xưởng | Ảnh tổng thể/chi tiết, biên bản kiểm tra xuất xưởng, bảng kê tổng thành và tài liệu kỹ thuật | Ảnh đúng giai đoạn; model/serial và hạng mục lắp truy vết được |
| Dữ liệu khối lượng | Phiếu cân khối lượng bản thân và phân bố lên trục theo trường hợp áp dụng | Kết quả cân phù hợp xe thực tế và thông số trong hồ sơ |

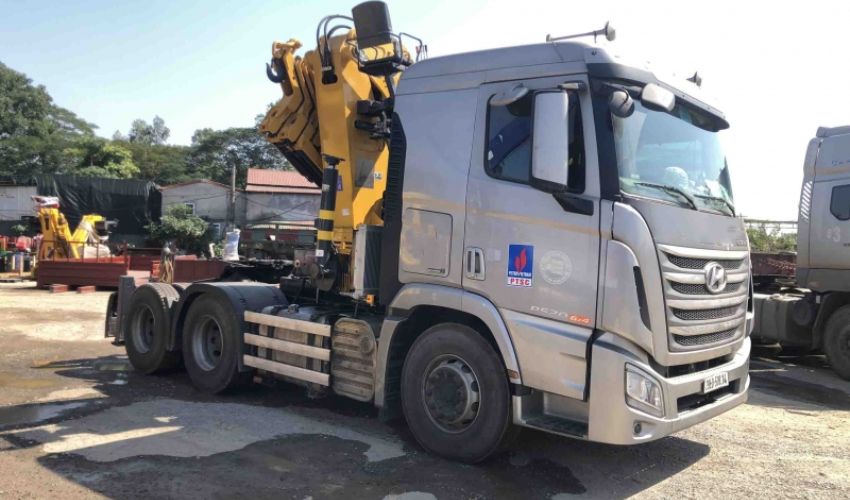

| Thiết bị nâng | Giấy chứng nhận kiểm định thiết bị nâng còn hiệu lực khi thực hiện thủ tục theo quy định | Đúng cẩu, số nhận dạng và thời hạn |
| Chứng nhận cải tạo | Nộp hồ sơ, đánh giá thiết kế và kiểm tra xe thực tế tại cơ sở đăng kiểm | Chỉ được cấp khi hồ sơ và phương tiện đáp ứng yêu cầu |
Cần trục còn thuộc nhóm thiết bị có yêu cầu về an toàn lao động. Thông tư 51/2016/TT-BLĐTBXH ban hành QCVN 29:2016/BLĐTBXH về an toàn đối với cần trục; Thông tư 54/2016/TT-BLĐTBXH ban hành các quy trình kiểm định kỹ thuật an toàn, trong đó có cần trục tự hành.
Báo giá lắp cẩu xe đầu kéo phụ thuộc những gì?
Không nên dùng một “giá trọn bộ” chung cho mọi đầu kéo. Tổng chi phí thay đổi theo model cẩu, tình trạng thiết bị, khung phụ, mâm kéo, số lượng chân chống, hệ PTO–thủy lực, phần phải di dời, loại moóc cần kiểm tra và phạm vi hồ sơ. Báo giá đáng tin cậy cần nêu rõ phần có trong giá, phần giả định và phần chỉ chốt sau khảo sát.
- Xe nền và mâm kéo: số trục, chiều dài cơ sở, hiện trạng chassis, loại mâm, vị trí lắp và tổng thành phải di dời.
- Cẩu: hãng/model, tự trọng, biểu đồ tải, số đoạn cần, phụ kiện, nguồn gốc và tình trạng mới/đã qua sử dụng.
- Sơ mi rơ moóc: số loại moóc, hình học phần đầu, vị trí chốt kéo và phạm vi kiểm tra giao thoa.
- Cơ khí: khung phụ, liên kết, chân chống, sàn thao tác, bảo vệ đường kết nối và xử lý bề mặt.
- Thủy lực–điện: PTO, bơm, thùng dầu, lọc, van, ống, điều khiển, thiết bị cảnh báo và an toàn.
- Hồ sơ: thiết kế, ảnh xưởng, cân xe, kiểm định thiết bị nâng và chứng nhận cải tạo theo trường hợp.
Bài chi phí lắp cẩu xe tải giúp tách các nhóm chi phí; bản dự toán cho đầu kéo cần bổ sung khảo sát mâm kéo, moóc và các hạng mục liên quan đến ghép nối.
Checklist nghiệm thu trước khi nhận xe
- Đầu kéo, cẩu, model/serial, mâm kéo và cấu hình hoàn thiện khớp hợp đồng, thiết kế và tài liệu bàn giao.
- Khung phụ, liên kết, chân chống, PTO, ống và dây được lắp đúng vị trí; không rò rỉ hoặc cọ xát bất thường.
- Cẩu thu gọn đúng vị trí, khóa vận chuyển hoạt động và không cản trở cabin, mâm kéo, sàn công tác hoặc lối bảo dưỡng.
- Kiểm tra ghép–tách và quay vòng với loại moóc trong phạm vi đã thống nhất; không suy rộng cho moóc chưa được đánh giá.
- Khối lượng, phân bố tải và tải đặt lên mâm kéo sau cải tạo có dữ liệu đối chiếu; giới hạn khai thác được làm rõ.
- PTO, bơm, van, điều khiển, dừng khẩn cấp và thiết bị an toàn phản hồi theo tài liệu; phép thử do người và đơn vị phù hợp thực hiện.
- Nhận biểu đồ tải, hướng dẫn vận hành, lịch bảo dưỡng, giấy tờ cẩu và hồ sơ chứng nhận theo phạm vi hợp đồng.
Trước khi chọn đơn vị thi công, nên xem dự án xe chuyên dụng đã thực hiện với ảnh xe nền, kết cấu, thủy lực, kiểm tra và bàn giao — không chỉ ảnh xe đã sơn hoàn thiện.
Gửi bộ dữ liệu đầu kéo–moóc để nhận phương án
Chuẩn bị giấy tờ xe, ảnh hai bên và chassis, thông tin mâm kéo, ảnh/kích thước phần đầu sơ mi rơ moóc, model cẩu, biểu đồ tải, tải cần nâng, bán kính và chế độ vận hành. Với mỗi yêu cầu lắp cẩu xe đầu kéo, Duy Khánh sẽ sàng lọc khả năng phù hợp, dữ liệu còn thiếu và phạm vi cần khảo sát trước khi báo giá.
Câu hỏi thường gặp về xe đầu kéo gắn cẩu
Xe đầu kéo nào cũng có thể gắn cẩu không?
Không. Cần kiểm tra giới hạn xe nền, tải trục, chassis, chiều dài cơ sở, vị trí mâm kéo, không gian lắp, hệ PTO và khả năng đáp ứng hồ sơ trước khi kết luận.
Vì sao xe đầu kéo thường được cân nhắc gắn cẩu gập?
Cẩu gập có thể thu gọn sau cabin và tạo nhiều tư thế làm việc. Tuy nhiên phải kiểm tra đúng model theo tự trọng, biểu đồ tải, kích thước gấp, vùng quay và khoảng hở với moóc; không chọn chỉ vì tên “cẩu gập”.
Lắp cẩu có làm giảm khả năng kéo của đầu kéo không?
Cụm cẩu và phụ kiện làm tăng khối lượng bản thân, thay đổi phân bố tải và phần tải có thể đặt lên mâm kéo. Mức ảnh hưởng phải tính theo xe, cẩu và cấu hình thực tế; không thể trả lời bằng một tỷ lệ chung.
Có cần đưa sơ mi rơ moóc tới khảo sát không?
Nên có moóc đại diện và kích thước của các loại moóc sẽ khai thác. Nếu chưa thể đưa xe tới, cần cung cấp tối thiểu vị trí chốt kéo, hình học phần đầu/cổ moóc, chiều cao và ảnh khi ghép để sàng lọc trước.
Có thể lắp cẩu đã qua sử dụng lên xe đầu kéo không?
Có thể xem xét khi xác minh được model, serial, tự trọng, biểu đồ tải, tình trạng, nguồn gốc và khả năng kiểm định. Thiếu tài liệu làm tăng rủi ro thiết kế, hồ sơ và vận hành.
Lắp cẩu xe đầu kéo có phải làm hồ sơ cải tạo không?
Phải đánh giá theo nội dung thay đổi và quy định đang áp dụng. Không nên mặc định miễn hồ sơ; lộ trình thiết kế, kiểm định thiết bị nâng và chứng nhận xe cải tạo cần được chốt trước thi công.
Cần gửi gì để nhận báo giá sơ bộ?
Gửi giấy tờ đầu kéo, ảnh chassis, thông tin mâm kéo, loại moóc, kích thước phần đầu moóc, model cẩu, tải tại bán kính, hướng nâng, chế độ ghép/tách và mục tiêu khai thác.
Nguồn kỹ thuật, pháp lý và ngày cập nhật
- Thông tư 30/2026/TT-BXD: trình tự kiểm định và chứng nhận an toàn kỹ thuật, bảo vệ môi trường đối với xe cơ giới cải tạo; hiệu lực 01/07/2026.
- Toàn văn Thông tư 30/2026/TT-BXD: Điều 20–22 và các phụ lục về hồ sơ thiết kế, kiểm tra xe thực tế và chứng nhận cải tạo.
- Thông tư 51/2016/TT-BLĐTBXH – QCVN 29:2016/BLĐTBXH: quy chuẩn an toàn lao động đối với cần trục.
- Thông tư 54/2016/TT-BLĐTBXH: các quy trình kiểm định kỹ thuật an toàn đối với thiết bị có yêu cầu nghiêm ngặt, gồm cần trục tự hành.
- HIAB Knuckle Boom Cranes: mô tả kết cấu cẩu gập tối ưu cho vận chuyển và đặc tính thay đổi theo từng model/cấu hình.
- HIAB FrameWorks & BodyWorks: ví dụ giải pháp lắp đồng bộ khung phụ, bộ liên kết, bơm, thùng dầu và chân chống phụ.
- HIAB X-HiPro 1058 E-7 with the full Works: ví dụ cấu hình tích hợp cẩu, khung phụ và mâm kéo trượt trên cùng phương tiện.
Cập nhật: 27/08/2026. Nội dung kỹ thuật và pháp lý mang tính định hướng; phương án cuối cùng phải dựa trên đầu kéo, cẩu, sơ mi rơ moóc, hồ sơ và đánh giá của các chủ thể có thẩm quyền.
