Đóng thùng xe ben là quá trình thiết kế, gia công và lắp thùng tự đổ cùng khung phụ, khớp quay, khóa, hệ thống nâng hạ lên xe nền phù hợp. Phương án đúng phải xuất phát từ vật liệu chuyên chở, tải trục, thể tích hợp lệ, điều kiện đổ hàng và chu kỳ làm việc; không nên chọn thùng chỉ theo kích thước hoặc độ dày tôn.
Tổng quan dịch vụ đóng thùng xe ben
Dịch vụ đóng thùng xe ben dành cho xe nền mới cần hoàn thiện thành ô tô tải tự đổ hoặc xe đang sử dụng cần thay, phục hồi hay cải tạo phần thùng. Phạm vi có thể gồm khảo sát chassis, thiết kế thùng và khung phụ, gia công kết cấu, lắp cơ cấu nâng, hoàn thiện điện-thủy lực, sơn, kiểm tra và hỗ trợ hồ sơ theo hạng mục thực tế.
Thùng xe ben làm việc khác thùng tải cố định: kết cấu vừa chứa hàng, vừa quay quanh khớp khi nâng và chịu tải thay đổi trong lúc hàng trượt ra. Vì vậy, đáy, thành, gân, cửa sau, bản lề, khóa, khung phụ, điểm đặt xi lanh và chassis phải được tính như một hệ thống.
Thông tư 42/2014/TT-BGTVT quy định về thùng xe của xe tự đổ, xe xi téc và xe tải tham gia giao thông đường bộ. Kích thước, thể tích và kết cấu cuối cùng cần đối chiếu theo đúng xe và quy định còn hiệu lực. Khách hàng có thể xem thêm nhóm xe ben đóng theo yêu cầu tại Duy Khánh.
| Nhu cầu | Phạm vi cần xem | Kết quả cần chốt |
|---|---|---|
| Đóng mới đồng bộ | Xe nền, hàng chở, thùng, ben và hồ sơ | Cấu hình hoàn chỉnh trước gia công |
| Thay thùng cũ | Chassis, khung phụ, ben, điểm liên kết | Hạng mục giữ lại và thay mới |
| Sửa thùng mòn/nứt | Vùng mòn, nứt, biến dạng và nguyên nhân | Sửa cục bộ hay làm lại kết cấu |
| Thay đổi công năng | Tải trục, kích thước, thể tích, thủ tục | Khả năng cải tạo và phạm vi hồ sơ |
Các loại thùng và phương án kết cấu
Hình dạng thùng được chọn theo vật liệu, cách nạp hàng, yêu cầu thoát hàng, không gian và công nghệ gia công. Cùng một xe nền, thùng vuông, thùng chữ U hoặc thùng vát có thể tạo khác biệt về tự trọng, số lượng gân, bề mặt bám vật liệu và cách sửa chữa.
Thùng vuông
Thùng có đáy và thành tạo các mặt phẳng rõ, thuận tiện chia tấm, bố trí gân và sửa từng khu vực. Phương án phải kiểm soát các góc tích vật liệu, độ cứng của thành, đáy và cửa sau; không mặc định nhiều gân hơn luôn tốt hơn.
Thùng chữ U hoặc lòng cong
Lòng thùng ít góc chết hơn, giúp một số vật liệu rời thoát thuận lợi và có thể giảm số cụm gia cường theo thiết kế. Đổi lại, công nghệ chấn/uốn, gá lắp và kiểm soát hình học phải phù hợp vật liệu tấm và thiết bị xưởng.

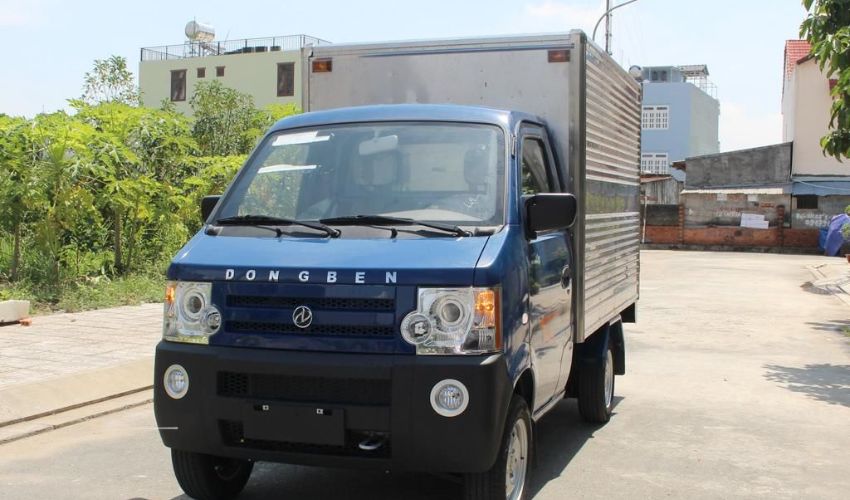

Thùng theo vật liệu chuyên chở
Cát mịn cần chú ý độ kín của mép và cửa; đất ướt cần quan tâm bề mặt bám dính và góc đổ; đá, phế thải hoặc vật liệu sắc cạnh làm tăng mài mòn và va đập. Vật liệu chở là dữ liệu đầu vào quan trọng hơn tên kiểu thùng.
Xem thêm: tham khảo thêm các loại thùng xe tải.

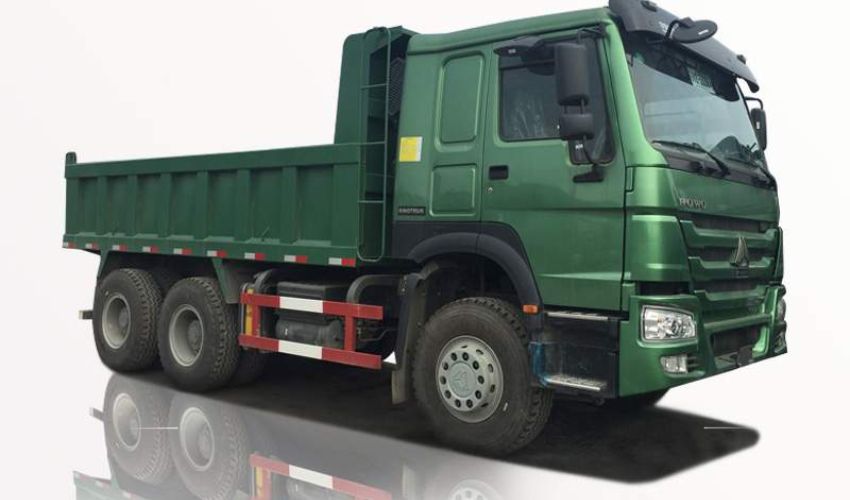

Vật liệu và thông số cần xác định
Vật liệu thùng không chỉ được chọn theo độ dày. Giới hạn chảy, độ cứng, độ dai, khả năng chịu mài mòn, va đập, uốn và hàn đều ảnh hưởng kết cấu. Thép thông dụng có thể phù hợp tải nhẹ hoặc khu vực ít mài mòn; thép cường độ cao và thép chống mài mòn cần quy trình gia công đúng tài liệu của nhà sản xuất.
Độ dày đáy, thành và gân phải được xác định theo sơ đồ chịu lực, vật liệu chở, chiều cao rơi khi xúc đổ, tần suất, cách bảo dưỡng và tự trọng mục tiêu. Tăng tôn tùy ý có thể làm nặng thùng, giảm tải hàng hữu ích và thay đổi phân bố tải mà chưa chắc xử lý đúng điểm yếu.
Tài liệu xưởng của SSAB tách riêng khuyến nghị cắt, uốn, hàn và gia công thép chịu mài mòn. Điều này củng cố nguyên tắc: nếu chọn vật liệu đặc thù, bản vẽ và quy trình chế tạo phải đi kèm đúng mác, chiều dày và lô vật tư, không dùng một chế độ hàn chung cho mọi loại thép.
| Nhóm dữ liệu | Cần xác định | Ảnh hưởng |
|---|---|---|
| Hàng chuyên chở | Khối lượng riêng, độ ẩm, cỡ hạt, mài mòn | Thể tích, đáy, thành và cửa |
| Xe nền | Khối lượng toàn bộ, tải trục, cơ sở, chassis | Kích thước và tự trọng thùng |
| Vật liệu tấm | Mác, chiều dày, chứng từ, khả năng gia công | Độ bền, mòn, hàn và uốn |
| Hình học thùng | Dài-rộng-cao, góc, cửa, phần nhô | Thoát hàng và kích thước toàn xe |
| Chu kỳ làm việc | Số ca, kiểu xúc nạp, đường và vị trí đổ | Mỏi, va đập và bảo dưỡng |
| Hệ thống nâng | Kiểu xi lanh, lực, hành trình, góc và lưu lượng | Khả năng nâng và thời gian chu trình |
Xem thêm: xem quy trình đóng thùng xe tải tổng quát.

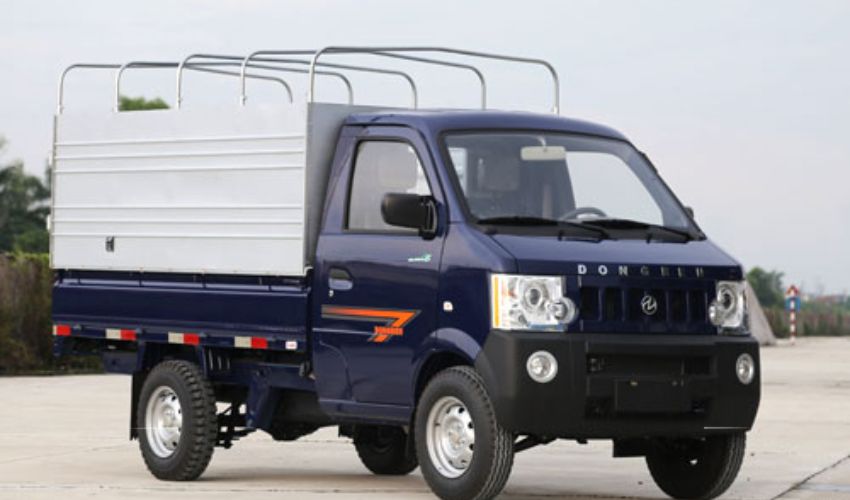

Cách đóng thùng xe ben theo quy trình
Cách đóng thùng xe ben chuyên nghiệp bắt đầu từ nhiệm vụ vận hành và bản vẽ, không bắt đầu bằng việc cắt tôn. Dữ liệu xe nền, hàng chở, kích thước, tải trục, hệ thống ben và hồ sơ phải được khóa trước khi xuống vật tư; mọi thay đổi trong gia công cần được ghi nhận và đối chiếu lại.
Tiếp nhận
Chốt hàng chở, tải, tuyến, chu kỳ và cách nạp-đổ.
Khảo sát
Đo xe nền, kiểm tra chassis, tải trục và hệ thống hiện có.
Thiết kế
Bố trí thùng, khung phụ, khớp, ben, cửa và điểm liên kết.
Chuẩn bị vật tư
Đối chiếu mác, chiều dày, chứng từ và phương án cắt-uốn.
Gá-hàn-lắp
Kiểm soát chuẩn hình học, trình tự hàn và cụm thủy lực.
Kiểm tra-bàn giao
Chạy chu trình, kiểm tra khóa, rò rỉ, sơn và hồ sơ.
Khung gá giúp duy trì kích thước khi lắp đáy, thành, gân và cửa. Các chi tiết nên được đánh dấu theo bản vẽ, làm sạch mép, kiểm tra khe hở trước hàn và đo lại sau từng cụm. Khớp quay, khóa cửa, vị trí xi lanh và khoảng hở khi nâng cần kiểm tra bằng trạng thái làm việc, không chỉ khi thùng nằm trên khung.
Sau gia công, cần kiểm tra kích thước, độ phẳng hoặc hình dạng thiết kế, mối hàn, bản lề-khóa, đường ống, rò rỉ, hành trình và trạng thái chống thùng phục vụ bảo dưỡng. Bề mặt được xử lý, sơn lót và sơn phủ theo phạm vi đã thỏa thuận. Ảnh vật tư, gá lắp, mối hàn, chạy thử và bàn giao nên được lưu trong hồ sơ dự án.
Xem thêm: xem các dự án xe chuyên dụng đã thi công.

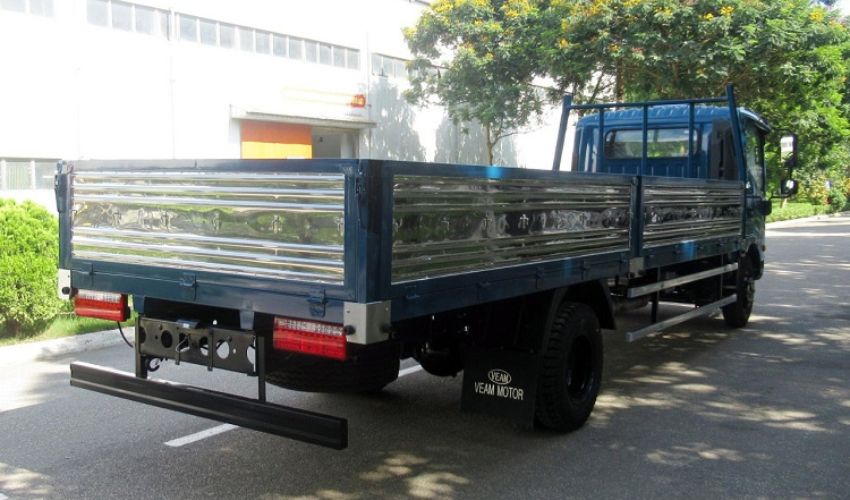

Kỹ thuật hàn và kiểm soát biến dạng
Hàn thùng xe ben phải tạo liên kết đúng thiết kế mà không làm sai hình học thùng hoặc suy giảm tính chất vật liệu. Trước hàn cần xác nhận mác và chiều dày, làm sạch vùng liên kết, chuẩn bị mép, khe hở, gá định vị, vật liệu hàn, nhiệt độ và trình tự theo quy trình áp dụng.
Biến dạng xuất hiện do co ngót không đều khi kim loại nguội. Có thể kiểm soát bằng gá hợp lý, hàn đính đủ, chia đoạn, bố trí đường hàn cân bằng, hạn chế hàn dư thừa và thực hiện thứ tự đối xứng hoặc so le khi phù hợp. Lincoln Electric cũng nhấn mạnh việc tránh hàn quá mức, cân bằng mối hàn và giảm số lớp như các biện pháp kiểm soát biến dạng.
Sau hàn cần làm sạch, kiểm tra ngoại quan, kích thước và các vị trí chịu lực quan trọng; phương pháp kiểm tra bổ sung do thiết kế và yêu cầu chất lượng quyết định. Không che khuyết tật bằng mài hoặc sơn trước khi nghiệm thu. Nếu phát hiện nứt, rỗ, thiếu ngấu, cháy cạnh hoặc biến dạng vượt giới hạn, phải xử lý theo quy trình sửa chữa được chấp thuận.
- Đúng mác thép, chiều dày, vật liệu hàn và tình trạng bề mặt.
- Đúng chuẩn gá, khe hở, thứ tự lắp và điểm hàn đính.
- Kiểm soát nhiệt, số lớp và trình tự để hạn chế co ngót.
- Đo lại đường chéo, kích thước, độ vênh sau từng cụm.
- Kiểm tra ngoại quan và vị trí chịu lực trước làm sạch-sơn.
- Lưu dấu vật tư, người thực hiện và kết quả kiểm tra theo dự án.

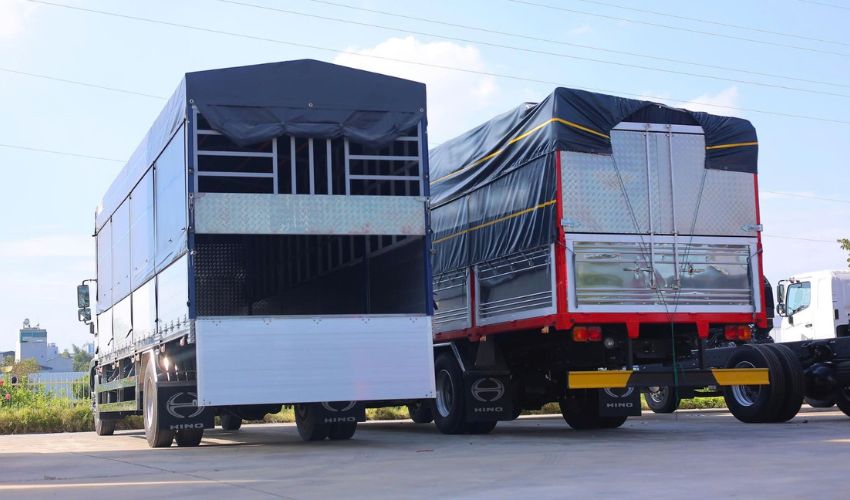

Hệ thống ben, khung phụ và an toàn
Hệ thống nâng gồm PTO hoặc nguồn dẫn động phù hợp, bơm, van, xi lanh, bình dầu, lọc, ống, đầu nối và điều khiển. Điểm đặt xi lanh, hành trình, lực nâng, góc nâng, tâm tải và khớp quay phải được tính cùng hình học thùng; chọn xi lanh chỉ theo đường kính hoặc tải quảng cáo là chưa đủ.
Khung phụ phân phối tải và tạo các điểm liên kết thùng-ben với chassis. Liên kết phải cho phép chassis làm việc theo thiết kế, tránh tạo điểm tập trung ứng suất hoặc can thiệp tùy tiện vào dầm chính. Với xe cũ, cần kiểm tra nứt, cong, ăn mòn, lỗ khoan, mối hàn cũ và biến dạng trước khi giữ lại khung hoặc hệ thống ben.
Khi vận hành, chỉ nâng thùng trên nền đủ ổn định và trong vùng không có người, vật cản hoặc đường điện nguy hiểm. Không di chuyển khi thùng chưa hạ và khóa; không làm việc dưới thùng nâng nếu chưa có cơ cấu chống cơ khí theo thiết kế. Bảo dưỡng cần kiểm tra chốt, bản lề, khóa, ống, rò rỉ và dầu thủy lực.
| Cụm | Điểm cần kiểm tra | Rủi ro nếu bỏ qua |
|---|---|---|
| Khung phụ | Liên kết, độ thẳng, nứt và phân bố tải | Nứt, xô lệch, tập trung ứng suất |
| Khớp quay | Đồng trục, chốt, bạc, bôi trơn và khóa | Kẹt, mòn lệch, mất kiểm soát |
| Xi lanh | Lực, hành trình, điểm đặt và chân đế | Thiếu lực, quá hành trình, lật lệch |
| Thủy lực | Ống, đầu nối, van, lọc, nhiệt và rò rỉ | Mất áp, nóng dầu, tụt thùng |
| Cửa sau | Bản lề, khóa, liên động và khoảng hở | Kẹt hàng hoặc mở không kiểm soát |
Xem thêm: tham khảo dịch vụ sửa chữa hệ thống thủy lực.

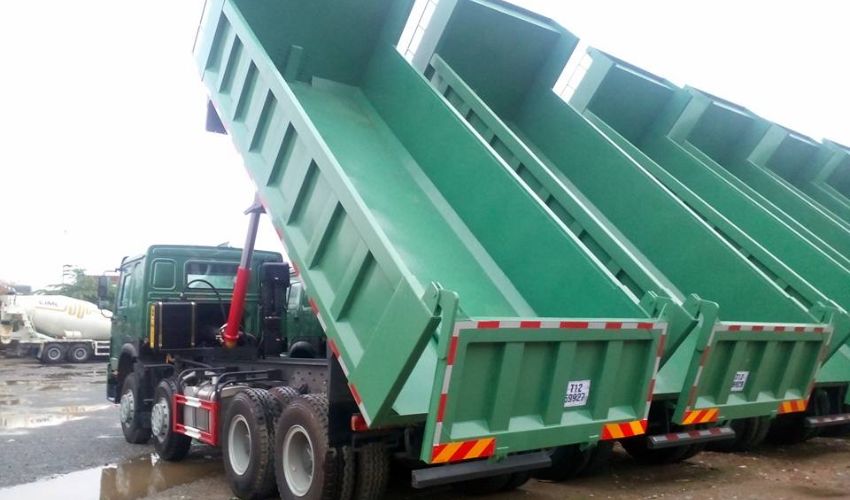

Giá đóng thùng và hồ sơ bàn giao
Giá đóng thùng xe ben thay đổi theo xe nền, kích thước và kiểu thùng, mác-chiều dày vật liệu, mức gia cường, cửa sau, khung phụ, hệ thống ben-thủy lực, phạm vi tháo lắp, sơn, thử nghiệm, hồ sơ và tình trạng xe cũ. Vì vậy, báo giá cần đi kèm bảng cấu hình và phần việc cụ thể.
Không nên so giá theo mỗi mét khối hoặc mỗi kilogram thép. Hai thùng cùng kích thước có thể khác vật liệu, quy trình hàn, cụm bản lề-khóa, khung phụ, ben, mức hoàn thiện và hồ sơ. Chi phí thấp nhưng làm tăng tự trọng, khó thoát hàng hoặc nhanh nứt mòn sẽ làm tăng thời gian dừng xe về sau.
Hồ sơ bàn giao nên thể hiện phạm vi thi công, bản vẽ hoặc bảng cấu hình, vật liệu chính, thiết bị thủy lực, ảnh quá trình, kết quả kiểm tra, hướng dẫn vận hành-bảo dưỡng và điều kiện bảo hành. Nếu dự án là cải tạo, cần đối chiếu Thông tư 30/2026/TT-BXD và thủ tục đang áp dụng trước khi thi công.
| Nhóm chi phí | Nội dung cần ghi | Điểm so sánh |
|---|---|---|
| Khảo sát-thiết kế | Xe nền, tính bố trí, bản vẽ và hồ sơ | Đã bao gồm bước nào |
| Vật liệu-kết cấu | Mác, chiều dày, khối lượng, khung và gân | Đúng chứng từ và phạm vi |
| Ben-thủy lực | Xi lanh, bơm, van, ống, bình dầu, điều khiển | Hãng/model hoặc tiêu chí tương đương |
| Gia công-hoàn thiện | Cắt-uốn-hàn, lắp, xử lý bề mặt và sơn | Tiêu chí nghiệm thu |
| Bàn giao-sau bán | Kiểm tra, tài liệu, bảo hành và phụ tùng | Điều kiện và loại trừ |
Xem thêm: khảo sát phương án cải tạo xe đang sử dụng.
Duy Khánh triển khai dự án như thế nào?
Ô Tô Duy Khánh tiếp nhận dự án theo loại hàng và điều kiện khai thác. Đội kỹ thuật kiểm tra xe nền, tải trục, kích thước, chassis, hệ thống ben hiện hữu và yêu cầu hồ sơ; sau đó đề xuất hình dạng thùng, vật liệu, khung phụ, nâng hạ và phạm vi kiểm tra.
Khách hàng nhận bảng cấu hình để đối chiếu từng hạng mục: kích thước hữu dụng, vật liệu đáy-thành-gân, kiểu cửa, khung phụ, khớp quay, ben-thủy lực, xử lý bề mặt, hồ sơ và bàn giao. Dữ liệu chưa đủ được ghi rõ cần khảo sát, không thay bằng độ dày, tải, giá hoặc thời gian ước đoán.
Trong quá trình thi công, nên có ảnh vật tư, gá lắp, hàn, thủy lực, chạy thử và hoàn thiện. Khách hàng có thể xem dự án xe chuyên dụng đã thực hiện hoặc gửi đăng ký xe, ảnh hiện trạng và nhu cầu qua trang liên hệ Duy Khánh.
- Đăng ký/thông số xe nền và ảnh chassis, thùng, hệ thống ben hiện tại.
- Loại vật liệu chở, độ ẩm, kích thước hạt và cách xúc nạp.
- Tải hàng mục tiêu, tuyến đường, địa hình và vị trí đổ.
- Tần suất ca, yêu cầu chống mài mòn và cách bảo dưỡng.
- Nhu cầu đóng mới, thay thùng, sửa chữa hay cải tạo công năng.
- Ngân sách, thời điểm dự kiến và phạm vi hồ sơ mong muốn.
Đóng thùng ben theo đúng vật liệu và xe nền
Gửi đăng ký xe, ảnh chassis-hệ thống ben, loại hàng, tải-kích thước và điều kiện khai thác. Duy Khánh sẽ sàng lọc dữ liệu, đề xuất phạm vi khảo sát và cấu hình trước khi báo giá.

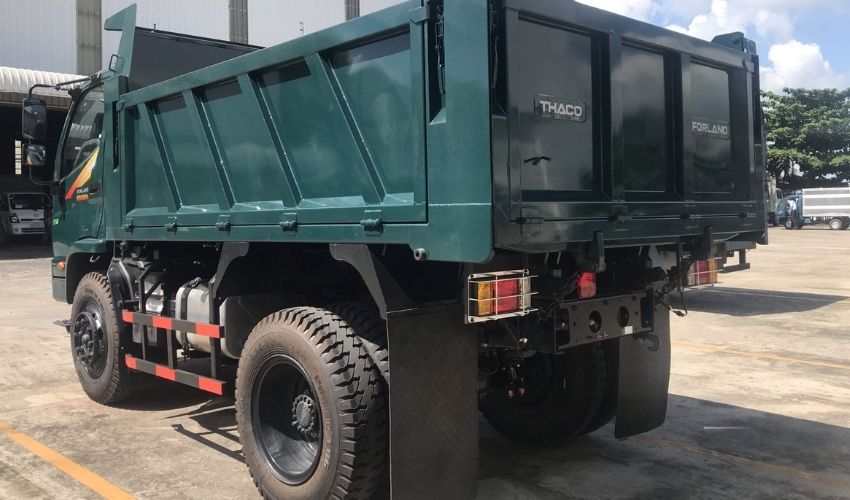

Câu hỏi thường gặp về đóng thùng xe ben
Đóng thùng xe ben cần cung cấp thông tin gì?
Nên gửi đăng ký hoặc thông số xe nền, ảnh chassis và ben hiện tại, loại hàng, tải-kích thước mục tiêu, tuyến đường, tần suất và phạm vi hồ sơ mong muốn.
Thùng xe ben nên dùng thép dày bao nhiêu?
Không có một độ dày dùng cho mọi xe. Cần xác định theo mác thép, hàng chở, mài mòn-va đập, sơ đồ chịu lực, kích thước, tự trọng và tải trục của đúng cấu hình.
Thùng vuông hay thùng chữ U tốt hơn?
Mỗi loại phù hợp một nhu cầu. Cần so vật liệu chở, khả năng thoát hàng, tự trọng, số gân, công nghệ gia công, sửa chữa và xe nền thay vì chọn theo hình thức.
Có thể giữ lại hệ thống ben cũ khi thay thùng không?
Có thể khảo sát, nhưng phải kiểm tra xi lanh, bơm, van, ống, chân đế, hành trình, lực nâng, rò rỉ và khả năng tương thích với hình học thùng mới.
Hàn thùng xe ben thế nào để hạn chế cong vênh?
Cần gá đúng chuẩn, hàn đính, chia đoạn, cân bằng đường hàn, kiểm soát nhiệt và đo lại sau từng cụm theo quy trình phù hợp vật liệu và bản vẽ.
Có nên tăng chiều cao thành thùng để chở được nhiều hơn?
Không nên tự ý cơi nới. Kích thước, thể tích, tải trục, tải cho phép và hồ sơ của xe phải được đối chiếu trước mọi thay đổi.
Giá đóng thùng xe ben phụ thuộc yếu tố nào?
Phụ thuộc xe nền, kích thước, kiểu thùng, vật liệu, khung phụ, hệ thống ben-thủy lực, phạm vi tháo lắp, sơn, kiểm tra, hồ sơ và tình trạng xe cũ.
Đóng lại thùng trên xe đang sử dụng có cần hồ sơ cải tạo không?
Phạm vi thủ tục phụ thuộc nội dung thay đổi và hồ sơ xe. Cần đối chiếu quy định hiện hành và yêu cầu của cơ quan có thẩm quyền trước khi thi công.
Nguồn tham khảo và ngày cập nhật
- Thông tư 42/2014/TT-BGTVT – quy định về thùng xe của xe tự đổ, xe xi téc, xe tải.
- Thông tư 30/2026/TT-BXD – kiểm định và chứng nhận xe cơ giới cải tạo.
- Cục Đăng kiểm Việt Nam – thủ tục thẩm định thiết kế xe cơ giới cải tạo.
- Cục Đăng kiểm Việt Nam – cảnh báo về cơi nới thành thùng.
- SSAB – khuyến nghị xưởng về cắt, uốn và hàn thép chịu mài mòn.
- Lincoln Electric – hướng dẫn kiểm soát biến dạng hàn.
Cập nhật: 07/09/2026. Quy định, thông số, vật liệu và quy trình phải được đối chiếu theo đúng xe, bản vẽ, thiết bị và yêu cầu còn hiệu lực tại thời điểm thực hiện; nội dung không thay thế thiết kế kỹ thuật hoặc tư vấn pháp lý cho trường hợp cụ thể.
