Đóng thùng cánh dơi xe tải nên bắt đầu từ cách dùng xe thực tế. Xe giao hàng cần khoảng mở rộng để lấy hàng hoặc đưa xe nâng tiếp cận bên hông. Xe bán hàng lưu động lại cần quầy, kệ, điện và mặt trưng bày. Nếu chỉ hỏi một mức giá chung, báo giá rất dễ bỏ sót phần gia cường khung, cơ cấu nâng cánh hoặc phụ kiện bên trong.
Trả lời nhanh: Muốn chốt cấu hình, cần biết model xe nền, loại hàng, cách bốc xếp, kích thước thùng dự kiến, mở một hay hai bên và trang bị cần lắp. Tải trọng được phép chở sau khi hoàn thiện phải đối chiếu trên hồ sơ của chính chiếc xe.

Thông tin cần cung cấp Nội dung cần xác nhận
Xe nền Hãng, model, năm sản xuất, chiều dài cơ sở và hồ sơ xe hiện có
Mục đích sử dụng Bốc dỡ hàng, giao nhiều điểm, trưng bày hoặc bán hàng lưu động
Hàng hóa Loại hàng, khối lượng mỗi chuyến, kích thước kiện và tải tập trung
Kích thước thùng Dài × rộng × cao lọt lòng và khoảng mở cần sử dụng
Cánh mở Một bên, hai bên; toàn bộ vách hoặc chia từng khoang
Trang bị Kệ, quầy, đèn, ổ điện, mái che, cửa sau, bậc lên xuống hoặc nhận diện thương hiệu

Thùng cánh dơi là gì

Thùng cánh dơi là kiểu thùng có một phần hoặc toàn bộ vách hông mở lên phía trên. Khi cánh đóng, thùng tạo thành khoang chở hàng tương tự thùng kín. Khi mở, người vận hành có thể tiếp cận hàng từ bên hông hoặc biến phần thùng thành khu vực trưng bày, bán hàng. Tên gọi cánh dơi xuất phát từ hình dáng hai vách nâng lên ở hai bên xe.

Cơ cấu mở cánh phải được chọn theo kích thước, khối lượng cánh và tần suất sử dụng. Cánh nhỏ có thể dùng bộ phận trợ lực phù hợp; cánh lớn hoặc nặng thường cần một hệ thống nâng được tính toán riêng. Không nên quyết định cơ cấu nâng chỉ dựa vào hình ảnh của một mẫu xe khác.

Hai nhóm nhu cầu sử dụng phổ biến

Nhóm thứ nhất dùng thùng cánh dơi để vận chuyển và bốc dỡ hàng. Mục tiêu chính là rút ngắn quãng đường kéo hàng trong thùng, tạo nhiều vị trí lấy hàng và thuận tiện khi sử dụng pallet hoặc xe nâng tại kho. Nhóm thứ hai dùng xe như một điểm bán hoặc khu trưng bày lưu động. Với nhóm này, hệ thống điện, quầy kệ, mái che, chiều cao thao tác và nhận diện thương hiệu cần được tính cùng kết cấu thùng.

So sánh thùng cánh dơi và thùng kín

Tiêu chí Thùng kín Thùng cánh dơi
Vị trí lấy hàng Chủ yếu qua cửa sau hoặc cửa hông nhỏ Có thể mở rộng một hoặc hai bên hông
Bốc dỡ Phù hợp cách xếp dọc từ cửa Thuận tiện khi cần tiếp cận nhiều vị trí trong thùng
Kết cấu Ít bộ phận chuyển động Có cánh, bản lề, khóa và cơ cấu nâng
Khối lượng thùng Phụ thuộc vật liệu và kích thước Cần tính thêm khối lượng cánh và hệ thống nâng
Chi phí Thường dễ dự toán hơn Phụ thuộc số cánh, cơ cấu nâng và trang bị
Nhu cầu phù hợp Chở hàng cần che kín Bốc dỡ bên hông hoặc bán hàng lưu động

Các kiểu thùng cánh dơi phổ biến

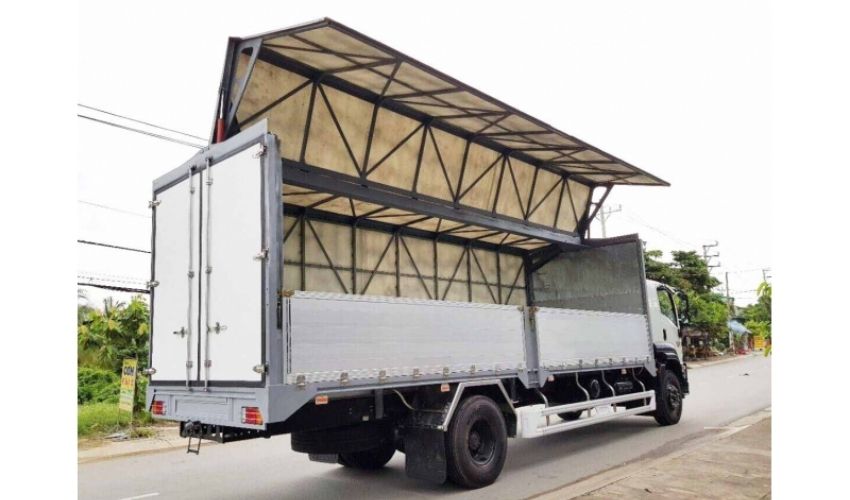

Thùng cánh dơi phục vụ bốc dỡ hàng

Kiểu thùng này ưu tiên khoảng mở lớn, sàn chịu tải phù hợp với hàng thực tế và kết cấu cánh gọn khi đóng. Vị trí chia cánh nên bám theo cách xếp pallet, kiện hàng hoặc điểm giao. Nếu xe thường vào kho có xe nâng, cần kiểm tra chiều cao mở cánh, khoảng trống phía trên và vị trí xe nâng tiếp cận.

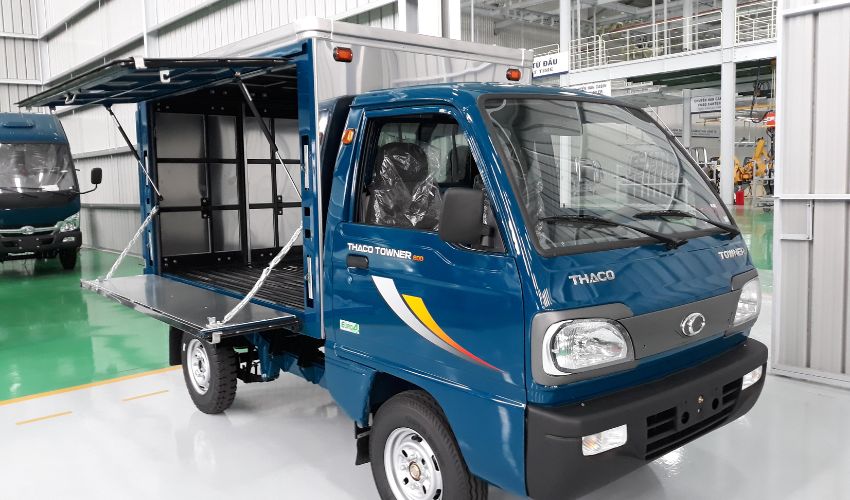

Thùng cánh dơi bán hàng lưu động

Xe bán hàng lưu động cần thêm phần công năng bên trong. Quầy, kệ và thiết bị phải được bố trí theo thao tác của người bán, không cản cửa thoát hoặc đường đóng cánh. Tải của tủ, máy, bình chứa và hàng hóa cần được tính cùng tự trọng thùng; không nên hoàn thiện nội thất trước rồi mới kiểm tra tải còn lại.

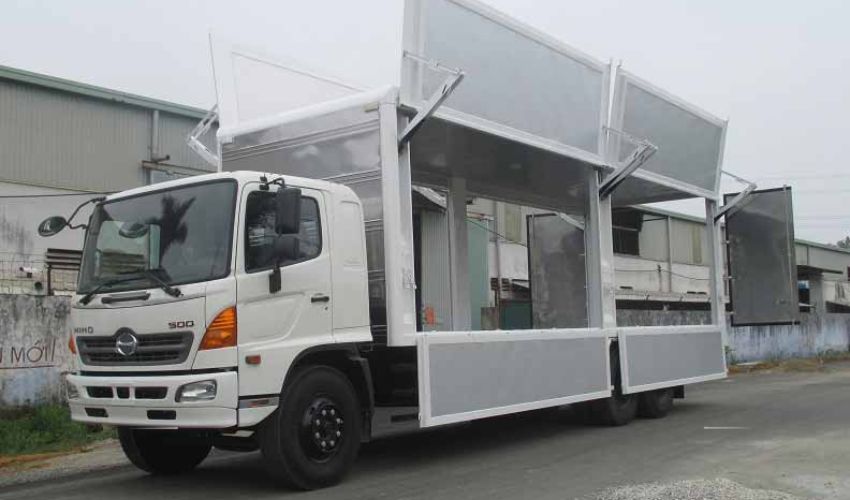

Thùng mở một bên và mở hai bên

Mở một bên phù hợp khi xe thường đỗ sát lề, chỉ phục vụ một hướng hoặc muốn giảm số bộ phận chuyển động. Mở hai bên cho phạm vi tiếp cận rộng hơn nhưng kết cấu, khóa và hệ thống nâng phức tạp hơn. Với xe bán hàng, hướng mở còn liên quan đến vị trí khách đứng, mái che và quy định dừng đỗ tại nơi vận hành.

Phương án Nên cân nhắc khi Điểm cần kiểm tra
Mở một bên Giao hàng hoặc bán hàng theo một hướng cố định Hướng đỗ xe, khoảng mở và bố trí hàng
Mở hai bên Cần tiếp cận hàng từ hai phía Độ cứng khung, khối lượng cánh và cân bằng khi mở
Chia nhiều cánh Muốn mở từng khoang theo điểm giao Vị trí cột, bản lề, khóa và kích thước kiện
Cánh kết hợp quầy Bán hàng, trưng bày hoặc phục vụ sự kiện Chiều cao thao tác, mái che, điện và tải thiết bị

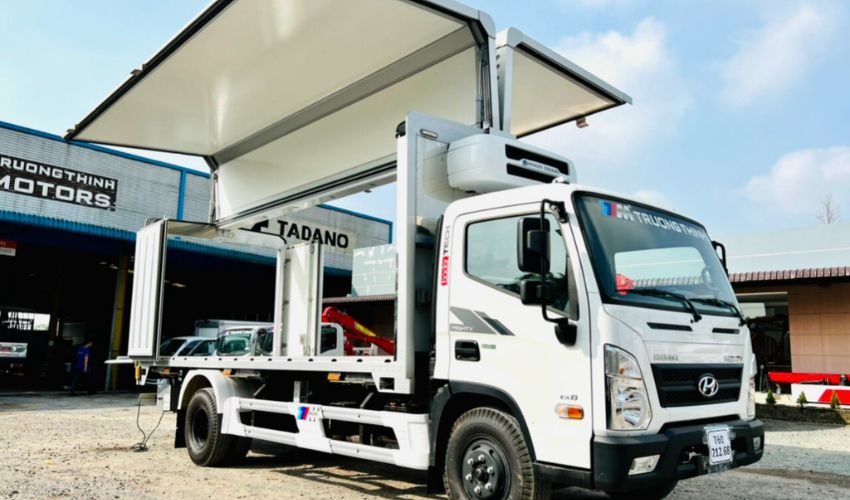

Cấu tạo thùng cánh dơi xe tải

Khung phụ và khung xương

Khung phụ liên kết thùng với chassis; khung xương giữ sàn, nóc, cột và các cụm bản lề. Vị trí treo cánh chịu lực khác với vách cố định nên cần được gia cường theo thiết kế. Tiết diện khung, khoảng cách thanh và mối liên kết phải được chốt theo chiều dài thùng, kích thước cánh và tải sử dụng.

Cánh mở, bản lề, khóa và gioăng

Cánh mở cần đủ độ cứng để hạn chế võng và giữ bề mặt ổn định khi đóng. Bản lề phải phân bố lực đều dọc theo cạnh cánh. Khóa, chốt giữ và gioăng cần thao tác được từ vị trí an toàn, đồng thời hạn chế nước và bụi đi qua các mép ghép. Chất lượng của một tấm vật liệu tốt không bù được khe hở hoặc bản lề lắp lệch.

Cơ cấu nâng hạ cánh

Cơ cấu nâng có nhiệm vụ đưa cánh lên, giữ cánh ổn định ở vị trí mở và hạ xuống có kiểm soát. Lựa chọn phụ thuộc vào khối lượng cánh, góc mở, nguồn điện, tần suất đóng mở và môi trường sử dụng. Báo giá cần nêu rõ bộ phận nâng, bộ điều khiển, đường dây hoặc đường ống, điểm bảo dưỡng và cơ cấu giữ an toàn.

Sàn, nóc và cửa sau

Sàn phải phù hợp tải tập trung và cách đưa hàng lên xe. Nóc và các mép giao giữa cánh với khung cần được xử lý kín nước. Cửa sau có thể là cửa hai cánh, cửa cuốn hoặc phương án riêng tùy hàng hóa; kích thước cửa nên lấy theo kiện lớn nhất và thiết bị bốc xếp thực tế.

Hệ thống điện và trang bị bên trong

Xe bán hàng lưu động có thể cần đèn, ổ cắm, quạt, tủ, kệ hoặc quầy. Nguồn điện, công suất thiết bị, cách bảo vệ dây và vị trí công tắc phải được xác nhận trước khi thi công. Thiết bị lắp thêm cần được giữ chắc khi xe chạy và không cản thao tác đóng mở cánh.

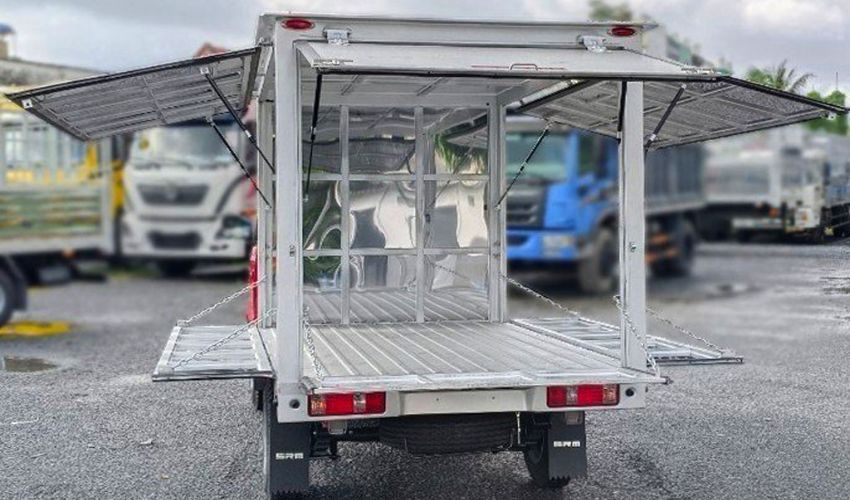

Bảng thông số kỹ thuật thùng cánh dơi tham khảo

Bảng dưới đây là khung chốt cấu hình, không phải thông số dùng chung cho mọi xe. Kích thước và tải trọng cuối cùng phải dựa trên xe nền, phương án thiết kế và hồ sơ của xe hoàn thiện.

Hạng mục Phương án tham khảo Nội dung phải chốt
Kích thước thùng Thiết kế theo xe nền Dài × rộng × cao lọt lòng và giới hạn tổng thể
Số cánh mở Một bên, hai bên hoặc chia khoang Chiều dài từng cánh và hướng mở
Khung phụ Thép theo cấu hình Tiết diện, đà dọc, đà ngang và liên kết chassis
Khung xương Thép hoặc inox theo nhu cầu Khoảng cách thanh và vị trí gia cường bản lề
Sàn Tôn, inox, gỗ kết hợp hoặc phương án khác Độ dày, chống trượt và tải tập trung
Bề mặt cánh Tôn, inox, nhôm hoặc tấm aluminium composite Mặt trong, mặt ngoài, độ dày và hoàn thiện
Cơ cấu nâng Trợ lực hoặc hệ thống nâng phù hợp Khối lượng cánh, góc mở, nguồn và điều khiển
Cửa sau Hai cánh, cửa cuốn hoặc thiết kế riêng Kích thước thông thủy, khóa và gioăng
Hệ thống điện Đèn và thiết bị theo cấu hình Nguồn, công suất, bảo vệ dây và công tắc
Phụ kiện Kệ, quầy, mái che, bậc lên xuống Tải thiết kế, vị trí lắp và khả năng tháo bảo dưỡng

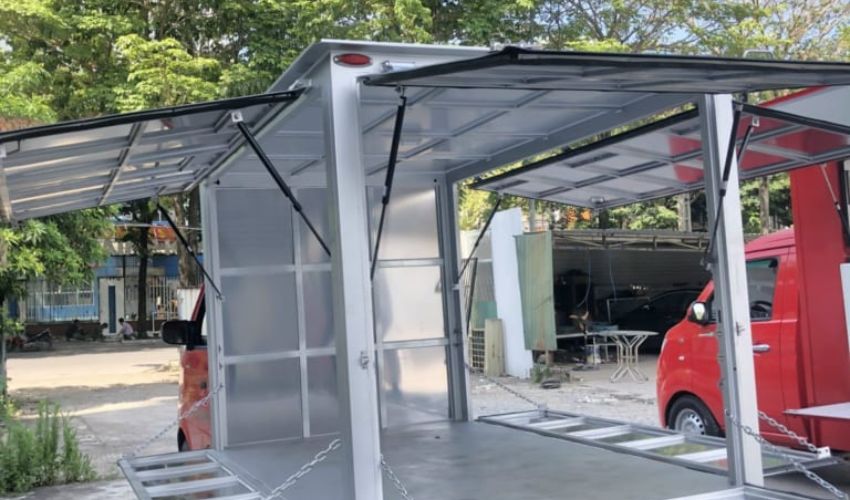

Nên chọn vật liệu nào để đóng thùng cánh dơi

Vật liệu cần được chọn theo môi trường làm việc, mức độ vệ sinh, yêu cầu hình thức và tải còn lại. Cánh thùng có diện tích lớn nên khối lượng vật liệu ảnh hưởng trực tiếp đến cơ cấu nâng. Báo giá phải ghi rõ vật liệu dùng cho khung, sàn, mặt trong, mặt ngoài và nóc; tên chung như inox hoặc composite chưa đủ để so sánh hai cấu hình.

Vật liệu Ưu điểm Điểm cần làm rõ Nhu cầu thường gặp
Tôn mạ kẽm Chi phí dễ kiểm soát, dễ gia công Độ dày, lớp mạ và xử lý vị trí cắt hàn Chở hàng khô thông dụng
Inox Bề mặt sáng, dễ vệ sinh Mác inox, độ dày và phạm vi sử dụng Hàng cần vệ sinh thường xuyên
Nhôm Có thể giảm khối lượng ở một số cấu hình Loại nhôm, liên kết và khả năng chịu va đập Xe ưu tiên giảm tự trọng thùng
Aluminium composite Bề mặt phẳng, thuận tiện hoàn thiện hình ảnh Cấu trúc tấm, khung đỡ và vị trí gia cường Xe bán hàng hoặc trưng bày
Cấu hình kết hợp Tận dụng ưu điểm của từng vật liệu Ranh giới vật liệu và xử lý chống ăn mòn tiếp xúc Thùng có yêu cầu riêng theo khu vực

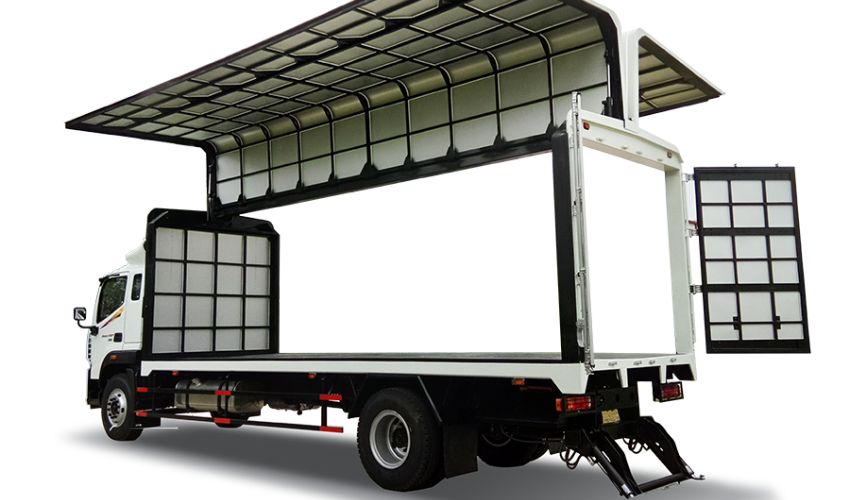

Chọn xe nền để đóng thùng cánh dơi

Không nên chọn xe chỉ theo tên tải trọng. Cần đối chiếu chiều dài cơ sở, kích thước tổng thể cho phép, khối lượng bản thân, tải còn lại, vị trí bình nhiên liệu, ắc quy và các cụm trên chassis. Cùng một phân khúc nhưng hai model khác nhau có thể cần kích thước thùng và cách bố trí khung phụ khác nhau.

Nhóm xe Nhu cầu thường gặp Ưu tiên khi thiết kế
Xe tải nhẹ Bán hàng lưu động, giao hàng trong đô thị Kiểm soát tự trọng thùng, bán kính quay và kích thước tổng thể
Xe tải trung Phân phối hàng, giao nhiều điểm, chở kiện hoặc pallet Khoảng mở cánh, sàn và cách bố trí hàng
Xe tải nặng Kho vận, hàng có khối lượng lớn hoặc bốc dỡ bằng thiết bị Khung phụ, tải tập trung, cơ cấu nâng và điều kiện kho bãi
Xe đang sử dụng Cải tạo từ thùng hiện có Tình trạng chassis, hồ sơ xe, phần phải tháo và tải còn lại

Lưu ý: Xe nền nhẹ không đồng nghĩa với việc không thể đóng thùng cánh dơi. Quyết định phải dựa trên kết cấu, kích thước cánh, tải còn lại và phương án thiết kế của chính chiếc xe.

Giá đóng thùng cánh dơi xe tải phụ thuộc vào yếu tố nào

Giá đóng thùng cánh dơi không nên được so sánh bằng một con số tổng khi cấu hình chưa giống nhau. Một báo giá thấp có thể chưa gồm hệ thống nâng, điện, kệ quầy, hoàn thiện bề mặt hoặc phần hồ sơ. Cách so sánh đúng là đặt các báo giá cạnh nhau theo từng hạng mục.

Yếu tố Ảnh hưởng đến báo giá Nội dung cần ghi rõ
Kích thước thùng Tăng lượng vật liệu và thời gian gia công Kích thước lọt lòng và tổng thể
Số cánh Tăng bản lề, khóa, gioăng và điểm gia cường Một bên, hai bên hoặc chia khoang
Vật liệu Chênh lệch theo mác, độ dày và phạm vi sử dụng Khung, sàn, cánh, nóc, mặt trong và mặt ngoài
Cơ cấu nâng Phụ thuộc khối lượng cánh và cách điều khiển Cụm nâng, nguồn, điều khiển và bảo dưỡng
Nội thất Tăng vật tư, điện và thời gian hoàn thiện Quầy, kệ, đèn, ổ cắm, mái che và thiết bị
Hoàn thiện Phụ thuộc sơn, decal và yêu cầu thẩm mỹ Phạm vi bề mặt, màu và file thiết kế
Hồ sơ và bàn giao Tùy xe nền và phạm vi công việc Hạng mục do đơn vị thực hiện và giấy tờ bàn giao
Bảo hành Liên quan phạm vi và điều kiện tiếp nhận Kết cấu, cơ cấu nâng, điện và phụ kiện

Quy trình đóng thùng cánh dơi tại Duy Khánh

Quy trình nên chốt cấu hình trước khi gia công. Những thay đổi muộn ở kích thước cánh, quầy kệ hoặc thiết bị điện có thể làm lại phần khung và ảnh hưởng tải trọng dự kiến.

Bước Nội dung thực hiện
1. Tiếp nhận nhu cầu Ghi xe nền, loại hàng, mục đích sử dụng, cách bốc xếp và ngân sách
2. Kiểm tra xe Đối chiếu chassis, chiều dài cơ sở, hồ sơ và tình trạng thực tế
3. Chốt công năng Xác định mở một hay hai bên, khoảng mở, cửa sau và trang bị bên trong
4. Chọn vật liệu Chốt khung, sàn, cánh, nóc, gioăng, khóa và bề mặt hoàn thiện
5. Xác nhận thiết kế Thống nhất kích thước, tải dự kiến, cơ cấu nâng, phạm vi hồ sơ và tiến độ
6. Gia công kết cấu Làm khung phụ, khung xương, sàn và các vị trí gia cường
7. Lắp cánh và thiết bị Lắp bản lề, khóa, gioăng, hệ thống nâng, điện và phụ kiện
8. Kiểm tra và bàn giao Thử đóng mở, kiểm tra kích thước, độ kín, điện, hồ sơ và hướng dẫn sử dụng

Cách kiểm tra thùng cánh dơi trước khi nhận xe

Khách hàng nên nghiệm thu trên xe hoàn thiện. Ngoài việc quan sát bề mặt, cần mở từng cánh nhiều lần, thử khóa, kiểm tra khoảng hở và đo kích thước thực tế. Kết quả nên được ghi vào biên bản để có căn cứ xử lý nếu phát hiện điểm chưa đúng cấu hình.

Hạng mục Cách kiểm tra Kết quả cần ghi
Kích thước Đo dài, rộng, cao lọt lòng và khoảng mở Số đo thực tế so với thỏa thuận
Khung và mối hàn Quan sát độ đều, biến dạng và vị trí gia cường Điểm cần xử lý nếu có
Cánh mở Mở từng cánh, quan sát độ võng và độ đồng đều Tình trạng nâng, giữ và hạ cánh
Bản lề và khóa Thử nhiều lần tại từng vị trí Độ chắc, thao tác và dấu lệch
Gioăng và độ kín Kiểm tra mép cánh, nóc, góc và khung cửa Vị trí hở, thấm hoặc cần chỉnh
Sàn Kiểm tra bề mặt, mép nối, độ võng và chống trượt Vật liệu, tình trạng và tải thử nếu có thỏa thuận
Hệ thống nâng Thử đủ chu trình, công tắc và cơ cấu giữ Tốc độ, tiếng động và tình trạng hoạt động
Điện và phụ kiện Thử đèn, ổ cắm, quầy, kệ và bậc lên xuống Hạng mục hoạt động hoặc cần điều chỉnh
Liên kết chassis Kiểm tra bản mã, bu-lông và khung phụ Độ chắc và dấu dịch chuyển
Hồ sơ bàn giao Đối chiếu cấu hình, biên bản và bảo hành Danh sách giấy tờ và phụ kiện đã nhận

Lưu ý khi sử dụng và bảo dưỡng

Trước khi mở cánh

Đỗ xe trên bề mặt phù hợp, quan sát khoảng trống phía trên và hai bên, đồng thời kiểm tra người hoặc vật cản trong vùng hoạt động. Không mở cánh khi khóa hoặc chốt vẫn còn giữ. Với xe có thiết bị điện hoặc hệ thống nâng, thao tác phải theo hướng dẫn bàn giao.

Trong khi cánh đang mở

Không đứng dưới cánh hoặc dùng cánh làm điểm treo thêm tải nếu cấu hình không được thiết kế cho mục đích đó. Hàng hóa, quầy và kệ phải được giữ ổn định. Khi có gió mạnh hoặc mặt bằng không phù hợp, cần dừng thao tác và đưa cánh về vị trí an toàn.

Kiểm tra định kỳ

Theo dõi bản lề, khóa, gioăng, dây điện, điểm liên kết và bộ phận nâng. Các dấu hiệu như cánh nâng không đều, tụt cánh, phát tiếng động lạ, rò rỉ, khóa khó đóng hoặc khe hở tăng cần được kiểm tra sớm. Chu kỳ bảo dưỡng phải theo linh kiện và hướng dẫn của cấu hình thực tế.

Hồ sơ bàn giao và thông tin cần đối chiếu

Hồ sơ phụ thuộc xe nền, cấu hình thùng, phạm vi cải tạo và quy định áp dụng tại thời điểm thực hiện. Trước khi khai thác, khách hàng cần đối chiếu thùng thực tế với hợp đồng, bản mô tả cấu hình, kết quả nghiệm thu và giấy tờ của xe hoàn thiện. Không nên tự thay đổi kết cấu cánh, khóa hoặc hệ thống nâng sau khi bàn giao.

Tài liệu hoặc hạng mục Nội dung cần kiểm tra
Hợp đồng và báo giá Kích thước, vật liệu, số cánh, cơ cấu nâng, phụ kiện, giá và tiến độ
Bản mô tả cấu hình Khung, sàn, cánh, nóc, cửa sau, điện và trang bị bên trong
Hồ sơ kỹ thuật Thông tin phù hợp với xe nền, cấu hình thực tế và phạm vi công việc
Biên bản nghiệm thu Số đo, kết quả thử, lỗi đã xử lý và phụ kiện bàn giao
Phiếu bảo hành Hạng mục, thời hạn, điều kiện và quy trình tiếp nhận
Hướng dẫn sử dụng Trình tự đóng mở, giới hạn vận hành và lịch kiểm tra

Duy Khánh tiếp nhận yêu cầu đóng thùng cánh dơi như thế nào

Duy Khánh tiếp nhận yêu cầu theo xe nền và mục đích sử dụng thay vì đưa một cấu hình chung cho mọi khách hàng. Khi trao đổi, khách hàng nên gửi ảnh xe, thông tin hàng hóa và cách dùng thùng. Từ đó mới có cơ sở xác định kích thước, vật liệu, số cánh, cơ cấu nâng và phần trang bị cần đưa vào báo giá.

Báo giá nên tách rõ phần kết cấu thùng, hệ thống nâng, điện, nội thất, hoàn thiện bề mặt, hồ sơ và bảo hành. Cách trình bày này giúp khách hàng biết hạng mục nào đã bao gồm, hạng mục nào là lựa chọn thêm và hạn chế phát sinh khi xe đã vào xưởng.

Câu hỏi thường gặp

Xe tải cũ có thể cải tạo sang thùng cánh dơi hay không?

Có thể xem xét, nhưng cần kiểm tra tình trạng chassis, kích thước xe, hồ sơ hiện có và tải còn lại. Không nên tháo thùng cũ hoặc đặt vật tư trước khi chốt phương án kỹ thuật.

Nên làm thùng mở một bên hay hai bên?

Mở một bên phù hợp tuyến sử dụng cố định và cấu hình gọn hơn. Mở hai bên hữu ích khi cần tiếp cận hàng từ nhiều phía. Lựa chọn cuối cùng phụ thuộc nơi đỗ xe, cách xếp hàng và tải của hệ thống cánh.

Thùng cánh dơi có chống mưa được không?

Khả năng hạn chế nước phụ thuộc vào nóc, gioăng, mép cánh, khung cửa và chất lượng lắp ráp. Khi nhận xe nên thử tại các vị trí dễ thấm, thay vì chỉ quan sát bề mặt.

Cơ cấu nâng cánh cần bảo dưỡng như thế nào?

Cần kiểm tra theo loại linh kiện được lắp trên xe. Những vị trí thường phải theo dõi gồm điểm liên kết, bản lề, chốt giữ, dây hoặc đường dẫn, nguồn điện và tình trạng nâng hạ thực tế.

Đóng thùng cánh dơi có làm giảm tải trọng chở hàng không?

Có thể. Khung, cánh, cơ cấu nâng, quầy kệ và thiết bị làm tăng khối lượng bản thân. Tải được phép chở sau khi hoàn thiện phải đọc trên hồ sơ của chiếc xe, không lấy theo quảng cáo của xe nền.

Thời gian đóng thùng mất bao lâu?

Thời gian phụ thuộc vật liệu, số cánh, cơ cấu nâng, nội thất và phạm vi hồ sơ. Mốc bàn giao chỉ nên chốt sau khi hai bên xác nhận cấu hình và tình trạng xe nền.

Nhận tư vấn và báo giá đóng thùng cánh dơi

Để Duy Khánh kiểm tra cấu hình và báo giá sát nhu cầu, khách hàng nên gửi đủ thông tin về xe nền, hàng hóa, vị trí mở cánh, kích thước mong muốn và trang bị bên trong. Với xe đang sử dụng, nên gửi thêm ảnh chassis, thùng hiện tại và giấy tờ liên quan để kỹ thuật đánh giá trước.

Nhóm thông tin Dữ liệu cần gửi
Xe nền Hãng, model, năm sản xuất, chiều dài cơ sở, ảnh xe, hồ sơ và nơi đăng ký xe
Hàng hóa Loại hàng, khối lượng, kích thước kiện và tải tập trung
Công năng và cánh mở Bốc dỡ, bán hàng hoặc trưng bày; mở một bên, hai bên hay chia khoang
Kích thước Dài × rộng × cao lọt lòng và kích thước cửa sau
Vật liệu Khung, sàn, mặt trong, mặt ngoài, nóc và yêu cầu vệ sinh
Trang bị Cơ cấu nâng, điện, quầy, kệ, đèn, mái che, bậc và nhận diện

Thông tin càng rõ, báo giá càng sát: Một báo giá đầy đủ phải cho biết thùng lắp trên xe nào, kích thước bao nhiêu, dùng vật liệu gì, mở mấy cánh, cơ cấu nâng nào, có những phụ kiện gì, phạm vi hồ sơ ra sao và điều kiện bảo hành cụ thể.
