Chọn Tải Trọng Cẩu Tự Hành: Từ Khối Lượng Hàng Đến Bán Kính Nâng

Chọn tải trọng cẩu tự hành không nên bắt đầu bằng việc đoán “cẩu 5 tấn hay 8 tấn”. Cách đúng là đi từ tải treo thực tế → bán kính làm việc → chiều dài cần → cấu hình chân chống → load chart của đúng model. Chỉ sau chuỗi kiểm tra này mới trả lời được cẩu tự hành bao nhiêu tấn là phù hợp.

Cẩu tự hành bao nhiêu tấn? Đừng bắt đầu bằng một con số

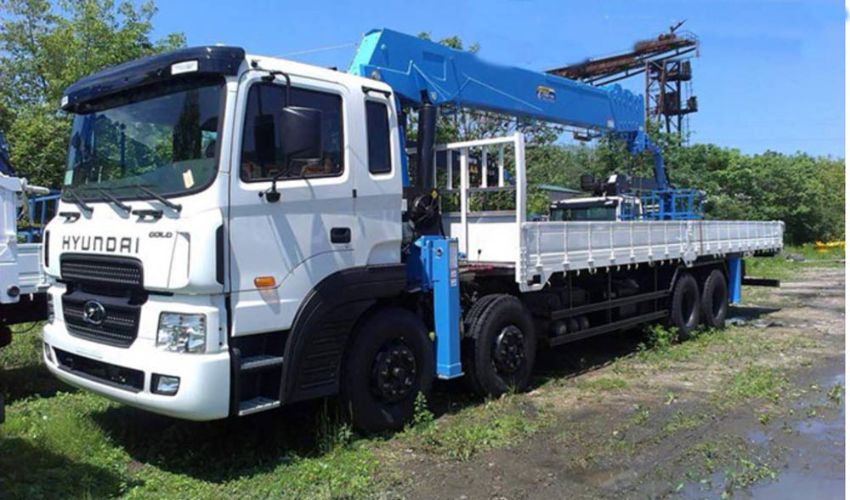

Khi hỏi “cẩu tự hành bao nhiêu tấn?”, nhiều người muốn nhận ngay một đáp án kiểu 3,5 tấn, 5 tấn, 8 tấn hay 15 tấn. Cách hỏi này hợp lý để khoanh vùng ban đầu, nhưng chưa đủ để chọn thiết bị. Số tấn trong tên gọi thường mô tả một mức năng lực cực đại hoặc cách gọi thương mại của model; nó không phải cam kết rằng cẩu sẽ nâng được đúng khối lượng đó ở mọi vị trí.

Điều nên hỏi tiếp theo là: kiện hàng nặng bao nhiêu, tâm hàng cách trục quay bao xa, cần phải vươn cao hay vượt chướng ngại nào, chân chống có thể mở đến mức nào và load chart của đúng model cho phép bao nhiêu tại cấu hình đó. Đây mới là chuỗi dữ liệu giúp chọn tải trọng cẩu tự hành có cơ sở.

Tài liệu chính hãng cũng thể hiện cách tiếp cận này. PALFINGER tách riêng thông số “max. lifting capacity”, “max. lifting moment” và “max. hydraulic outreach”; còn UNIC hướng dẫn đọc load chart qua chiều dài cần, bán kính làm việc và tải nâng tối đa. Nói cách khác, “tấn” và “tầm với” không thể đọc tách rời.

Bắt đầu từ kiện hàng: phải tính đúng tải treo

Bước đầu tiên không phải chọn xe mà là xác định tải đang thực sự treo trên hệ cẩu. Với máy móc hoặc thiết bị có nameplate, nên lấy khối lượng từ hồ sơ kỹ thuật. Với hàng tổ hợp, cần xác nhận từng phần hoặc cân/đối chiếu chứng từ thay vì ước lượng bằng mắt.

Ngoài khối lượng chính của hàng, phương án nâng có thể sử dụng móc, sling, ma ní, dầm nâng hoặc phụ kiện khác. Việc các thành phần này được tính thế nào phải theo tài liệu của model và phương án nâng cụ thể; không nên dùng một công thức chung cho mọi cẩu. Kích thước và trọng tâm của kiện hàng cũng quan trọng vì chúng quyết định cách bố trí điểm móc, khả năng giữ tải cân bằng và khoảng trống cần thiết khi quay hoặc hạ.

Một kiện hàng 2 tấn nhưng dài 8 m và trọng tâm lệch có thể khó xử lý hơn nhiều so với một khối máy 2 tấn gọn, tâm tải rõ. Vì vậy, chỉ gửi “hàng 2 tấn” vẫn là dữ liệu chưa đủ để kỹ thuật chốt cẩu.

Bán kính nâng mới là biến số làm thay đổi lựa chọn

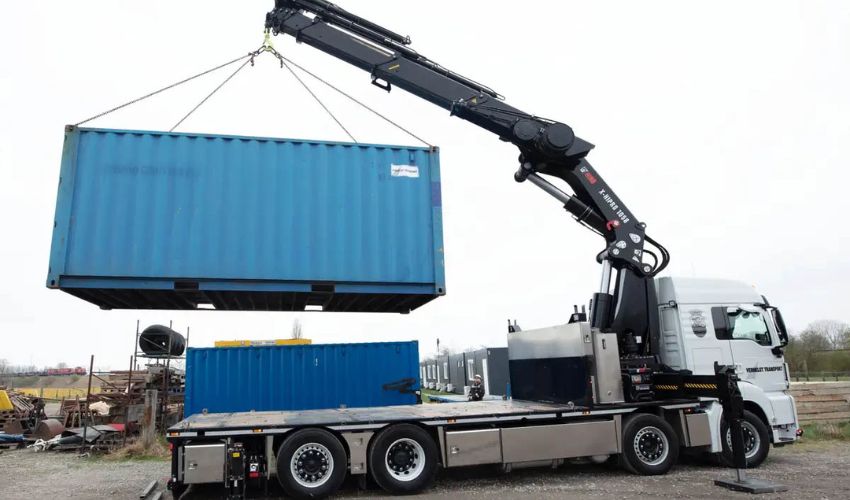

bán kính làm việc là khoảng cách theo phương ngang từ trục quay của cẩu tới vị trí tải. Đây là dữ liệu rất dễ bị bỏ quên khi khách hàng chỉ nhìn vào khối lượng hàng. Khi bán kính tăng, mômen tải tăng và khả năng nâng cho phép của cẩu thường giảm theo load chart.

Ví dụ chỉ để hiểu xu hướng vật lý: một tải 2 tấn ở bán kính 2 m tạo mômen tải sơ bộ 4 tấn-mét; vẫn tải đó ở bán kính 6 m tạo 12 tấn-mét. Phép nhân này không được dùng để thay load chart, nhưng nó cho thấy vì sao cùng một kiện hàng có thể cần hai cấu hình cẩu hoàn toàn khác khi vị trí đặt xe thay đổi.

Do đó, trước khi hỏi cẩu 5 tấn hay 8 tấn, hãy đo hoặc ước tính vị trí xe có thể đứng so với tâm hàng. Nếu công trường có tường, mái, dây điện, cổng hẹp hoặc không thể đỗ sát hàng, bán kính thực tế có thể lớn hơn nhiều so với hình dung ban đầu.

Đọc load chart theo 4 bước để biết cẩu có đủ tải hay không

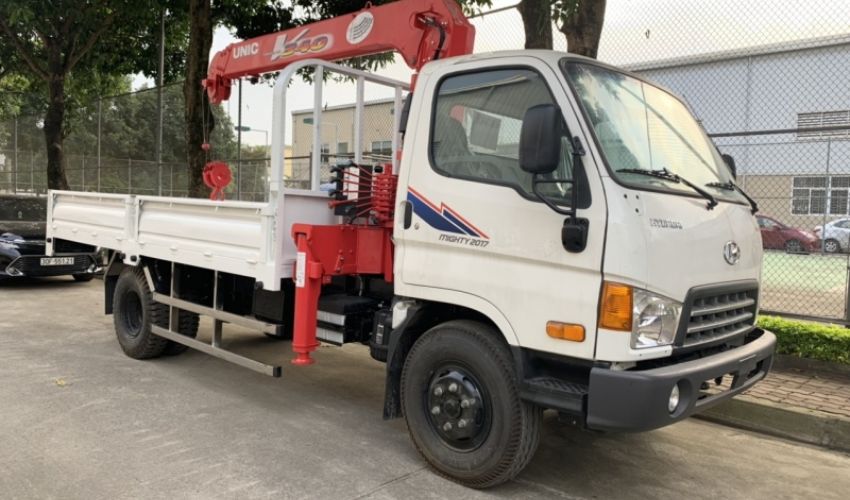

load chart là tài liệu cần dùng để trả lời câu hỏi “model này có nâng được kiện hàng ở vị trí này không?”. Không nên lấy biểu đồ của model khác, phiên bản khác hoặc cấu hình chân chống khác để suy luận. Ngay cả trong cùng một dòng sản phẩm, chiều dài cần, tầm với và cấu hình có thể khác nhau.

Có thể đọc theo bốn bước thực tế: (1) xác nhận đúng model và trạng thái làm việc; (2) xác định chiều dài cần hoặc cấu hình cần dự kiến; (3) xác định bán kính làm việc; (4) đọc tải nâng cho phép tại điều kiện tương ứng. Nếu biểu đồ có phân vùng làm việc, cấu hình chân chống hoặc giới hạn theo hướng quay, phải dùng đúng bảng tương ứng.

Nếu tải dự kiến nằm sát giới hạn, không nên tự tạo một “hệ số an toàn” cố định rồi cho rằng đã đủ. Cách đúng là xem lại toàn bộ phương án: có thể đưa xe gần hơn không, giảm bán kính không, thay cách đặt hàng không hoặc chuyển sang model/cấu hình có biên làm việc phù hợp hơn theo hướng dẫn nhà sản xuất và quy trình nâng.

Chọn tải trọng cẩu theo 5 tình huống thực tế

Thay vì chia cứng “hàng X tấn = cẩu Y tấn”, cách hữu ích hơn là nhìn vào tình huống làm việc. Bảng dưới đây cho thấy cùng một khối lượng hàng nhưng yếu tố quyết định có thể khác nhau.

Vì sao chọn cẩu “dư tải” vẫn có thể sai?

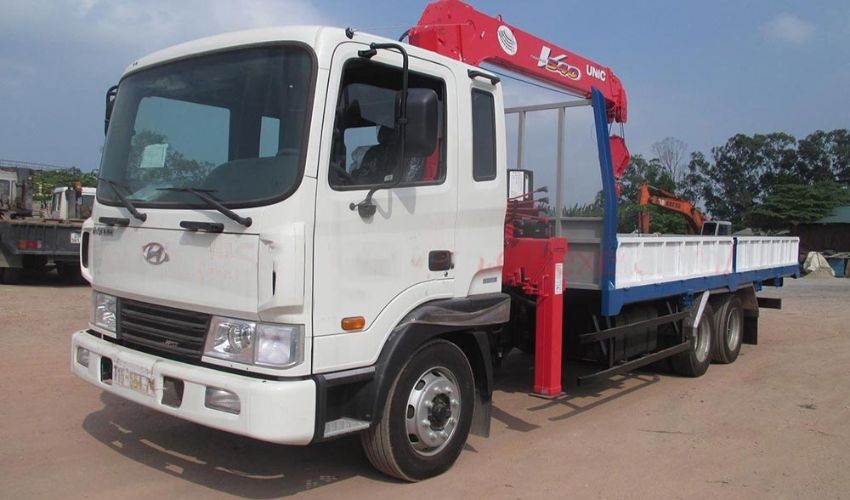

Chọn cẩu lớn hơn nhiều so với nhu cầu nghe có vẻ an toàn, nhưng chưa chắc là phương án tốt. Cẩu lớn thường cần không gian bố trí, chân chống, xe nền và đường tiếp cận lớn hơn. Nếu công trường chật, xe không vào được vị trí tối ưu thì bán kính làm việc lại tăng, làm mất lợi thế mà bạn kỳ vọng.

Với xe tải gắn cẩu, cụm cẩu lớn hơn cũng làm tăng tự trọng hệ thống. Điều đó ảnh hưởng tới tải hàng còn lại, cách bố trí thùng/sàn và tổng thể phương án xe. Nếu mục tiêu là vừa nâng vừa chở, đây là bài toán cân bằng giữa năng lực cẩu và khả năng vận chuyển, không phải cứ nâng cấp cẩu càng lớn càng tốt.

Một phương án đúng nên đủ tải tại bán kính làm việc cần thiết, bố trí được chân chống, tiếp cận được mặt bằng, còn tải chở phù hợp và không tạo chi phí vận hành không cần thiết.

Khi nào nên cân nhắc tăng một cấp cẩu?

Có bốn tín hiệu thường cho thấy nên xem thêm model/cấu hình mạnh hơn thay vì cố giữ cẩu đang xét: bán kính thực tế chưa chắc chắn; tải hàng có sai số hoặc phụ kiện nâng chưa chốt; cần vươn qua chướng ngại khiến chiều dài cần tăng; hoặc tải trên load chart nằm quá sát giới hạn làm việc dự kiến.

Tăng một cấp không có nghĩa dùng một tỷ lệ cố định như “luôn chọn lớn hơn 20%”. Mỗi model có đường tải riêng. Một model có tải danh nghĩa lớn hơn nhưng cấu hình cần hoặc chân chống không hợp với mặt bằng vẫn có thể kém phù hợp hơn model khác.

Nếu có thể, hãy dựng hai phương án: phương án A tối ưu về kích thước/chi phí và phương án B có biên làm việc rộng hơn. So sánh chúng theo bán kính, chiều cao, mặt bằng, thời gian thao tác và nhu cầu chở hàng sẽ có giá trị hơn so sánh chỉ bằng số tấn.

Nếu vừa cẩu vừa chở, đừng quên tải hàng còn lại của xe

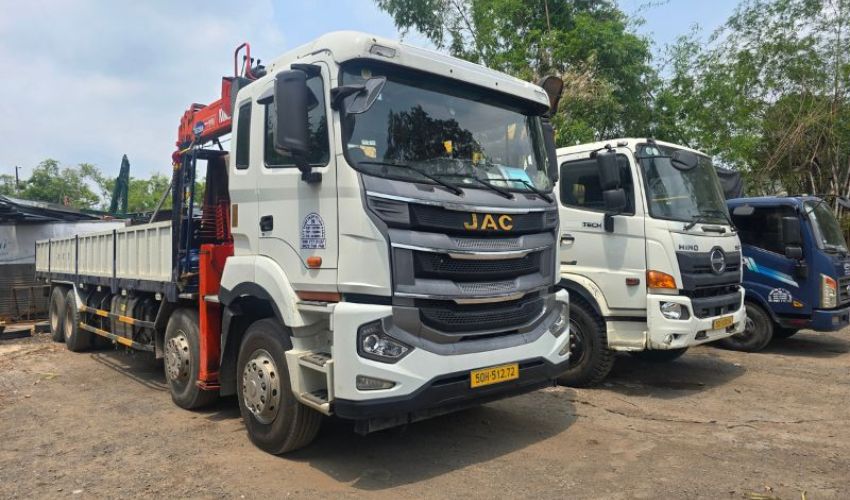

Với xe tải gắn cẩu, người dùng thường quan tâm hai việc cùng lúc: cẩu có nâng được hàng không và xe có chở được hàng sau khi lắp cẩu không. Đây là hai con số khác nhau. Sức nâng của cẩu lấy từ load chart; tải chở còn lại phụ thuộc xe nền, tự trọng cẩu, khung phụ, thùng/sàn và cấu hình hoàn thiện.

Vì vậy, khi mua hoặc cải tạo xe, không nên chọn cẩu độc lập rồi mới tìm xe nền sau. Nên kiểm tra đồng thời chassis, chiều dài cơ sở, vị trí lắp, phân bố tải, tải trục và nhu cầu thùng/sàn. Nếu đang có sẵn xe nền, có thể gửi đăng ký xe, ảnh chassis và yêu cầu công việc để đánh giá phương án lắp cẩu phù hợp hơn.

Người đang ở bước này có thể xem thêm trang xe tải gắn cẩu, quy trình lắp cẩu tự hành hoặc các dự án xe chuyên dụng đã thi công để hiểu cách một cấu hình được ghép từ xe nền, cẩu và công năng thực tế.

Liên quan: xe tải gắn cẩu • quy trình lắp cẩu tự hành • dự án xe chuyên dụng.

Checklist 7 dữ liệu để xác định cẩu phù hợp

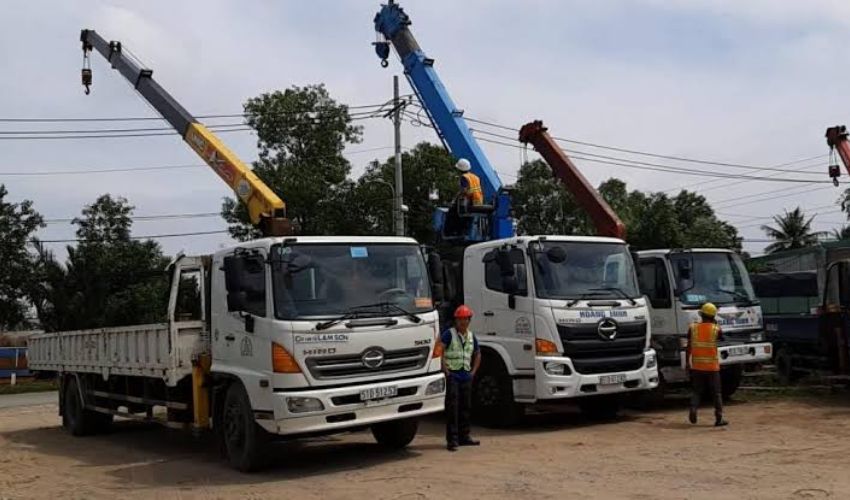

Một tin nhắn đầy đủ thường giúp kỹ thuật khoanh vùng nhanh hơn nhiều so với câu “cần cẩu 5 tấn”. Hãy chuẩn bị bảy dữ liệu: khối lượng hàng; kích thước và trọng tâm nếu biết; ảnh hàng; vị trí nâng và vị trí đặt; bán kính ước tính; chiều cao/chướng ngại; mặt bằng mở chân chống và nhu cầu chở hàng hoặc thông tin xe nền nếu lắp cẩu.

Mẫu gửi dễ xử lý: “Máy 2,2 tấn; kích thước 2,0 × 1,4 × 1,6 m; xe có thể đứng cách tâm máy khoảng 4 m; cần đặt lên bệ cao 3 m; nền bê tông; đường vào rộng 4 m; cần chở máy đi thêm 25 km.” Dữ liệu kiểu này cho phép kiểm tra tải, bán kính, chiều cao và bài toán vận chuyển trong cùng một lần.

Nếu chưa biết chính xác bán kính, hãy gửi ảnh/video mặt bằng có kích thước tương đối. Nếu hàng không có hồ sơ khối lượng, nên xác minh trước khi chốt cẩu. Việc chọn đúng tải trọng nên kết thúc bằng load chart và phương án làm việc của đúng model, không bằng cảm tính.
