Cẩu Tự Hành Là Gì? Hiểu Cấu Tạo, Tải Nâng Và Cách Chọn Đúng

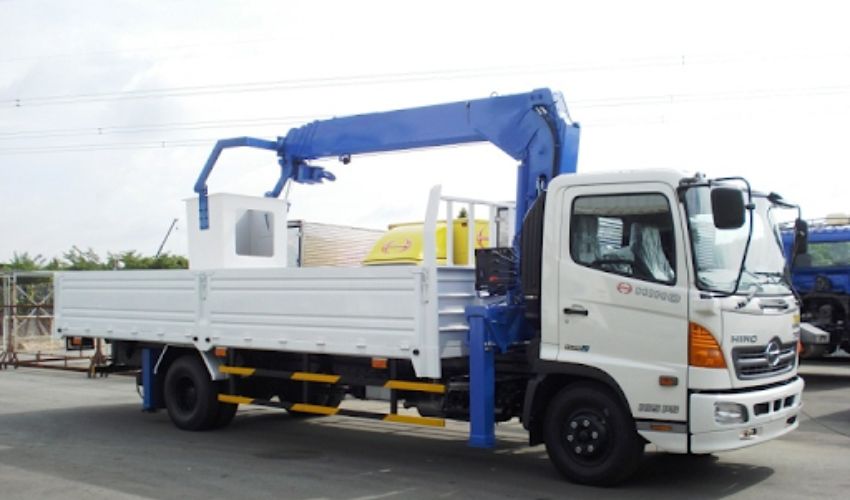

Cẩu tự hành là gì? Trong cách gọi phổ biến tại Việt Nam, đây thường là hệ cẩu thủy lực lắp trên xe tải, tạo thành một phương tiện vừa tự di chuyển, vừa nâng hạ và có thể chở hàng. Điểm cần hiểu đúng là tải trọng ghi trên cẩu chỉ là tải danh nghĩa tại điều kiện xác định, không phải khả năng nâng cố định ở mọi bán kính.
Nếu bạn đang tìm hiểu xe cẩu tự hành là gì để thuê, mua hoặc lắp lên xe tải, nên nhìn thiết bị theo ba lớp: xe nền, cụm cẩu thủy lực và điều kiện làm việc. Bài này đi từ cấu tạo cẩu tự hành đến PTO, bơm dầu, cần cẩu, chân chống, biểu đồ tải và cách chọn phương án. Khi cần xem cấu hình xe hoàn chỉnh, có thể chuyển sang xe tải gắn cẩu.
Cẩu tự hành là gì? Khác gì với cẩu chuyên dụng?
Trong ngữ cảnh xe chuyên dụng, cẩu tự hành thường được hiểu là cần cẩu lắp trên xe tải – còn gọi là xe tải gắn cẩu hoặc xe cẩu thùng. Xe nền đảm nhiệm việc di chuyển và chở hàng, còn cụm cẩu đảm nhiệm nâng hạ tại điểm lấy hoặc điểm giao.
Tên gọi này dễ gây nhầm với cẩu bánh lốp chuyên dụng. Hai nhóm đều có thể tự di chuyển, nhưng cấu trúc và mục đích sử dụng khác nhau. Xe tải gắn cẩu vẫn giữ đặc tính của một phương tiện chở hàng, trong khi cẩu bánh lốp chuyên dụng được thiết kế chủ yếu cho nhiệm vụ nâng.
Có thể phân biệt nhanh bằng bảng dưới đây:
| Nhóm thiết bị | Đặc trưng | Phù hợp khi |
|---|---|---|
| Xe tải gắn cẩu / cẩu tự hành | Xe tải + cẩu thủy lực + sàn/thùng chở hàng | Cần vừa nâng hạ vừa vận chuyển bằng cùng xe |
| Cẩu bánh lốp chuyên dụng | Khung xe chuyên cho cẩu, khả năng nâng và tầm với là trọng tâm | Công việc nâng lớn, bán kính/chiều cao yêu cầu cao |
| Cẩu bánh xích | Di chuyển trên xích, bám nền tốt, cơ động đường bộ hạn chế | Mặt bằng công trường, nền khó, công việc nâng chuyên sâu |

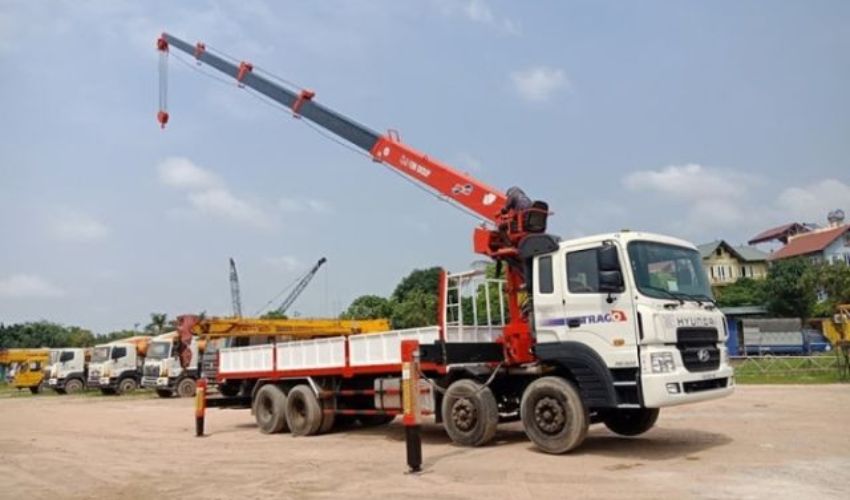

Cấu tạo cẩu tự hành: 9 bộ phận chính và vai trò
Về tổng thể, cấu tạo cẩu tự hành có thể chia thành hai khối lớn: phần xe tải cơ sở và phần cẩu thủy lực. Giữa hai khối là hệ liên kết chịu lực – gồm khung xe, khung phụ hoặc kết cấu gia cường tùy phương án – để truyền tải trọng từ cẩu xuống xe nền.
Không nên xem cẩu là một “phụ kiện” độc lập. Khối lượng bản thân cẩu, vị trí lắp, chân chống, chiều dài cơ sở và tải trục đều tác động đến phần tải còn lại của xe sau khi hoàn thiện.
| Cụm bộ phận | Vai trò chính | Điểm cần hiểu |
|---|---|---|
| Xe nền | Động cơ, cabin, chassis, cầu, hệ treo, bánh xe | Quyết định khả năng di chuyển và nền chịu lực |
| Khung phụ / bệ cẩu | Liên kết cụm cẩu với chassis | Phân bố tải và hạn chế tập trung ứng suất |
| Thân cẩu & cơ cấu quay | Đỡ cần và thay đổi hướng làm việc | Góc/vùng quay phụ thuộc thiết kế từng model |
| Cần cẩu | Vươn tới vị trí nâng; dạng ống lồng hoặc cần gập | Tầm với càng tăng, tải nâng thường càng giảm |
| Xi lanh thủy lực | Nâng/hạ và thay đổi hình học của cần | Làm việc nhờ áp suất dầu |
| Tời, cáp, móc / phụ kiện nâng | Kết nối tải với cần cẩu | Phải phù hợp tải và cách buộc hàng |
| Chân chống | Tạo mặt đỡ rộng hơn khi cẩu | Không thay thế việc kiểm tra nền đặt xe |
| PTO, bơm, thùng dầu, van | Tạo và phân phối năng lượng thủy lực | Là “đường truyền lực” từ động cơ tới cơ cấu cẩu |
| Bộ điều khiển & thiết bị an toàn | Ra lệnh và giám sát vận hành | Cấu hình khác nhau theo đời/model cẩu |
Xem thêm: lắp cẩu tự hành lên xe tải và cải tạo xe tải gắn cẩu.
Nguyên lý hoạt động của cẩu tự hành
Cẩu tự hành không dùng động cơ riêng trong mọi cấu hình. Với nhiều hệ cẩu gắn xe tải, công suất từ động cơ xe được lấy ra qua bộ trích công suất PTO rồi truyền tới bơm thủy lực. Bơm tạo dòng dầu có áp suất, còn van điều khiển quyết định dầu sẽ đi tới xi lanh hoặc cơ cấu nào.
Có thể hình dung nguyên lý theo một chuỗi năng lượng thay vì nhớ từng chi tiết máy: động cơ tạo công suất → PTO lấy công suất → bơm tạo áp suất dầu → van phân phối dòng dầu → xi lanh/motor thủy lực tạo chuyển động → dầu quay về thùng chứa.
- Kích hoạt PTO: Kết nối công suất của động cơ/hộp số với hệ thống cẩu theo cấu hình xe.
- Bơm thủy lực làm việc: Hút dầu từ thùng và tạo lưu lượng, áp suất cho hệ thống.
- Van nhận lệnh: Tay điều khiển hoặc bộ điều khiển điện – thủy lực mở đường dầu tương ứng.
- Xi lanh hoặc motor chuyển động: Thực hiện nâng hạ cần, duỗi/thu cần, quay hoặc vận hành tời tùy thiết kế.
- Tải được nâng theo cơ cấu cẩu: Móc, cáp hoặc phụ kiện truyền lực tới hàng hóa.
- Dầu hồi về hệ thống: Chu trình tiếp tục khi người vận hành thay đổi thao tác.
Tải nâng thực tế: Vì sao không thể chỉ nhìn vào “số tấn”?
Đây là phần dễ bị hiểu sai nhất khi tìm xe cẩu tự hành là gì. Con số “3 tấn”, “5 tấn” hay “8 tấn” thường gợi một mức tải danh nghĩa, nhưng sức nâng thực tế thay đổi theo bán kính làm việc, chiều dài cần, hướng cẩu, trạng thái chân chống và cấu hình xe.
Càng vươn xa khỏi tâm quay, mô-men lật càng lớn nên tải cho phép thường giảm. Vì vậy, chọn xe chỉ bằng khối lượng hàng có thể dẫn tới cấu hình thiếu khả năng làm việc khi điểm đặt xe cách xa điểm nâng.
| Biến số | Khi thay đổi | Tác động cần kiểm tra |
|---|---|---|
| Bán kính nâng | Điểm hàng xa tâm quay hơn | Tải nâng cho phép thường giảm |
| Chiều dài cần | Cần vươn dài hơn | Khả năng nâng và độ võng phải theo biểu đồ tải |
| Vị trí chân chống | Kê đủ/không đủ hành trình | Thay đổi ổn định của toàn xe |
| Hướng cẩu | Cẩu bên hông, phía sau hoặc vùng khác | Giới hạn có thể khác theo model |
| Trọng tâm hàng | Hàng dài, lệch tâm hoặc khó buộc | Tăng yêu cầu kiểm soát tải và rigging |
| Nền đặt xe | Nền mềm, dốc hoặc có hố ngầm | Ảnh hưởng trực tiếp khả năng kê chống an toàn |

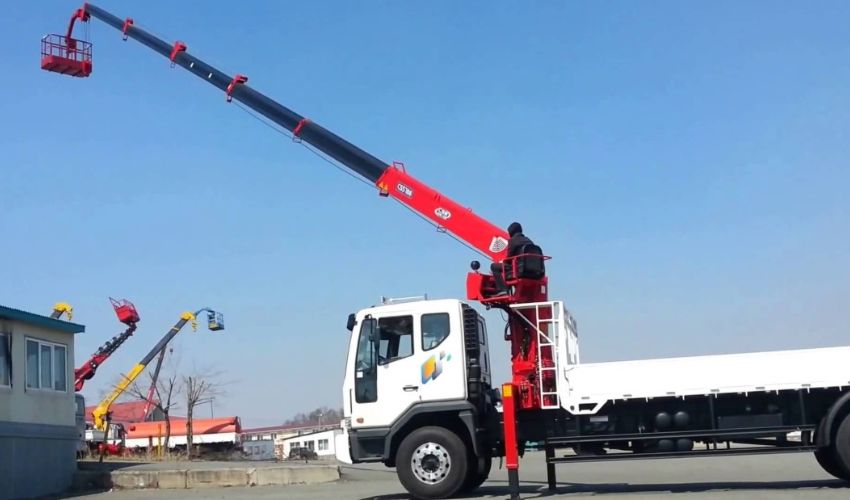

Hai kiểu cẩu tự hành phổ biến: Cần thẳng và cần gập
Hai cấu trúc thường gặp là cần ống lồng dạng thẳng và cần gập nhiều khớp. Không có loại nào tốt hơn trong mọi trường hợp. Lựa chọn phụ thuộc không gian thao tác, cách tiếp cận hàng, tầm vươn, chiều cao và loại công việc.
Cần thẳng vươn theo các đoạn ống lồng, phù hợp khi cần đưa tải ra xa hoặc lên cao theo quỹ đạo tương đối trực tiếp. Cần gập có nhiều khớp, có thể thu gọn và đổi hình học linh hoạt hơn trong một số mặt bằng chật hoặc khi phải đưa hàng qua vật cản.
| Tiêu chí | Cần thẳng / telescopic | Cần gập / knuckle boom |
|---|---|---|
| Hình học cần | Các đoạn ống lồng duỗi thẳng | Nhiều khớp gập |
| Ưu thế thường gặp | Tầm vươn trực tiếp, dễ hình dung quỹ đạo | Linh hoạt khi cần luồn qua vật cản, thu gọn |
| Tời/cáp | Thường kết hợp tời – cáp tùy model | Có thể nâng bằng đầu cần/phụ kiện tùy cấu hình |
| Mặt bằng | Phù hợp nhiều công việc ngoài trời | Có lợi thế ở một số không gian hạn chế |
| Cách chọn | Theo load chart, tầm với, chiều cao | Theo hình học thao tác, tải và vùng làm việc |
Ứng dụng thực tế của xe cẩu tự hành
Điểm mạnh của xe cẩu tự hành là gom hai công đoạn – nâng và vận chuyển – vào cùng một phương tiện khi tải, tầm với và mặt bằng phù hợp. Vì vậy nó thường hiệu quả ở các công việc không cần cẩu chuyên dụng tải lớn nhưng vẫn cần chủ động bốc dỡ.
Tuy nhiên, “làm được” về mặt cơ cấu chưa đồng nghĩa “nên làm”. Với máy móc đắt tiền, hàng dài hoặc hàng có trọng tâm khó xác định, phương án rigging, vị trí kê xe và trình tự nâng quan trọng không kém lựa chọn tải trọng cẩu.
- Bốc dỡ máy móc và thiết bị: Nâng máy lên thùng, chở tới điểm mới và hạ xuống khi cấu hình cho phép.
- Vật liệu và cấu kiện công trình: Thép, thiết bị, cấu kiện vừa tải trong phạm vi làm việc của xe.
- Thiết bị công nghiệp: Hỗ trợ đưa máy vào/ra khu vực sản xuất khi có đủ không gian kê chân chống.
- Hàng hóa cần giao tận điểm đặt: Giảm phụ thuộc vào xe nâng hoặc cẩu tại điểm nhận.
- Công việc bảo trì/lắp đặt: Phù hợp khi cần cơ động nhiều điểm trong ngày với tải nâng vừa phải.
Nếu nhu cầu là thuê thiết bị theo công việc, xem thuê xe cẩu tự hành. Với cấu hình sản phẩm cụ thể, có thể tham khảo xe cẩu tự hành 5 tấn để hiểu cách thông số được trình bày.

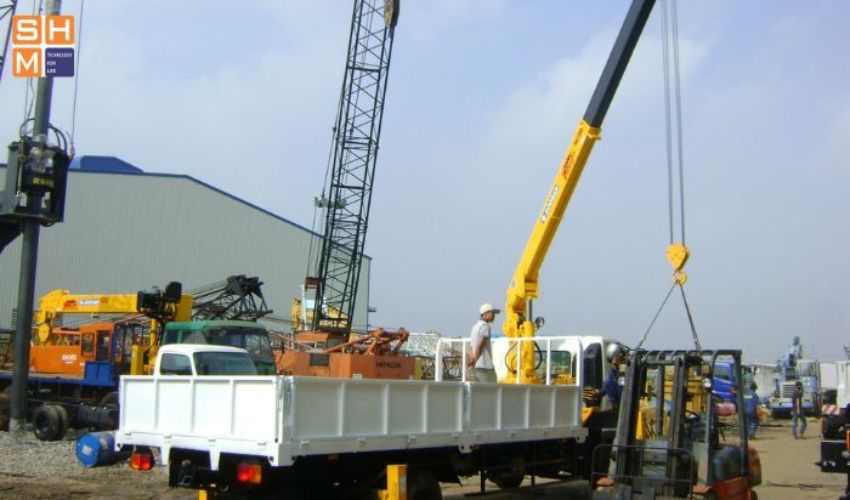

Khi nào cẩu tự hành là lựa chọn phù hợp?
Chọn cẩu tự hành đúng lúc giúp giảm số phương tiện và số lần trung chuyển. Nhưng nếu tải lớn, bán kính xa, yêu cầu chiều cao cao hoặc mặt bằng không cho kê xe đúng vị trí, cố dùng xe tải gắn cẩu có thể làm phương án kém hiệu quả hơn cẩu chuyên dụng.
Một cách chọn đơn giản là bắt đầu từ công việc chứ không bắt đầu từ tên xe. Xác định khối lượng, kích thước, tâm tải, điểm nâng, điểm đặt, bán kính, chiều cao và tuyến di chuyển rồi mới chốt thiết bị.
| Tình huống | Phương án thường đáng cân nhắc | Lý do |
|---|---|---|
| Nâng + chở cùng một lô hàng | Xe cẩu tự hành | Giảm thao tác chuyển giao giữa xe tải và thiết bị nâng |
| Chỉ nâng tại một điểm, tải lớn/tầm với cao | Cẩu chuyên dụng | Ưu tiên năng lực nâng và vùng làm việc |
| Hàng nhẹ nhưng điểm giao không có xe nâng | Xe tải gắn cẩu phù hợp tải | Chủ động bốc dỡ tại điểm nhận |
| Mặt bằng rất chật, không đủ kê chân chống | Đổi vị trí xe hoặc đổi phương án | Ổn định quan trọng hơn kích thước xe |
| Hàng siêu trường/siêu trọng hoặc trọng tâm phức tạp | Khảo sát và lập phương án riêng | Cần đồng bộ cẩu, vận tải, rigging và tuyến |

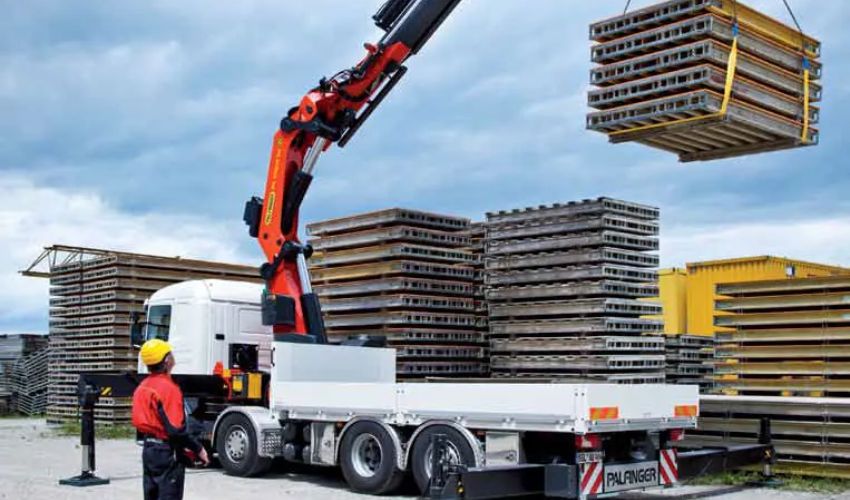

An toàn vận hành: 6 yếu tố cần kiểm tra trước khi nâng
Phần này không thay thế hướng dẫn vận hành của nhà sản xuất hoặc phương án an toàn tại công trường. Mục tiêu là giúp người thuê/chủ xe biết những dữ liệu nào phải được làm rõ trước khi thiết bị bắt đầu làm việc.
- Khối lượng và trọng tâm hàng: Không chỉ biết tổng khối lượng; hàng dài hoặc lệch tâm cần cách buộc và điểm móc phù hợp.
- Bán kính và chiều cao nâng: Đo từ vị trí dự kiến đặt xe tới điểm lấy/đặt để đối chiếu load chart.
- Nền kê chân chống: Kiểm tra độ phẳng, khả năng chịu tải, mép hố, nắp cống hoặc vùng nền yếu.
- Không gian phía trên và xung quanh: Dây điện, mái, cây, giàn giáo, phương tiện và người trong vùng thao tác.
- Dây cáp, xích, sling và phụ kiện: Chọn đúng tải làm việc, tình trạng và cách buộc hàng.
- Model cẩu và biểu đồ tải: Dùng tài liệu đúng thiết bị, đúng cấu hình chân chống và vùng làm việc; không suy từ một model khác.

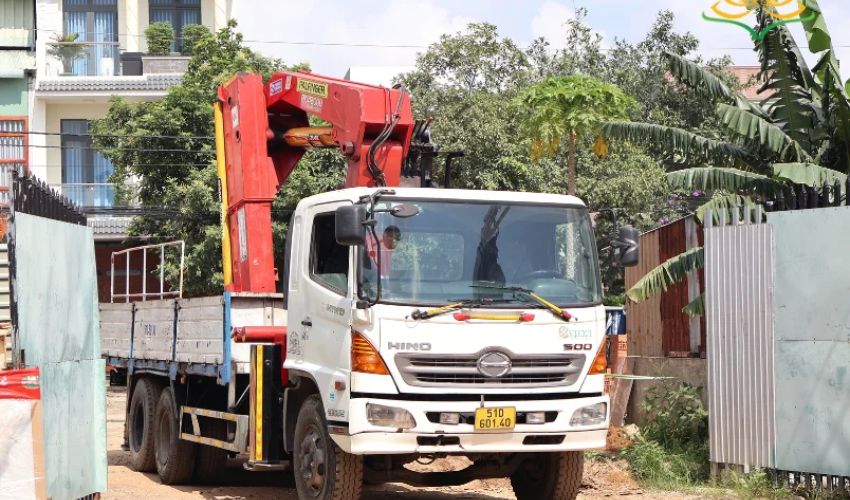

Cách chọn xe cẩu tự hành phù hợp với từng công việc
Sau khi hiểu cấu tạo cẩu tự hành và biểu đồ tải, bước chọn xe trở nên đơn giản hơn: cung cấp đủ dữ liệu để bên kỹ thuật tính phương án. Một tin nhắn “cần cẩu 5 tấn” thường chưa đủ vì cùng một kiện hàng có thể cần hai cấu hình khác nhau nếu điểm nâng thay đổi vài mét.
Nếu bạn đang nghiên cứu mua hoặc cải tạo xe tải gắn cẩu, cần gửi thêm thông tin xe nền. Nếu chỉ thuê xe theo ca, tập trung vào hàng hóa và mặt bằng làm việc.
| Nhu cầu | Thông tin nên gửi | Mục đích |
|---|---|---|
| Thuê cẩu tự hành | Khối lượng, kích thước, ảnh hàng, điểm nâng/hạ, bán kính dự kiến | Chọn tải cẩu và tầm với |
| Vừa cẩu vừa chở | Thông tin hàng + quãng đường + yêu cầu thùng/sàn | Kiểm tra tải hàng còn lại và phương án vận chuyển |
| Lắp cẩu lên xe tải | Đăng ký xe, ảnh chassis, tải trọng, chiều dài cơ sở, công việc dự kiến | Kiểm tra xe nền và bố trí thiết bị |
| Chọn model cẩu | Tải lớn nhất, bán kính, chiều cao, tần suất làm việc | Đối chiếu load chart và kiểu cần |
| Tư vấn xe chuyên dụng | Loại hàng/công việc, tuyến, mặt bằng, yêu cầu nâng | Chọn cấu hình tổng thể thay vì chỉ chọn cẩu |
Có thể gửi dữ liệu qua liên hệ báo giá hoặc xem các dự án xe chuyên dụng để đối chiếu cách cấu hình theo công việc thực tế.
Câu hỏi nhanh
Cẩu tự hành và xe tải gắn cẩu có phải một không?
Trong cách gọi phổ biến tại Việt Nam, hai cụm này thường chỉ cùng nhóm xe tải có lắp cần cẩu thủy lực. Tuy nhiên khi đọc tài liệu kỹ thuật quốc tế cần phân biệt truck-mounted crane với mobile crane chuyên dụng.
Xe cẩu tự hành là gì nếu không có thùng chở hàng?
Cấu hình xe có thể dùng sàn hoặc kết cấu chở hàng khác thay cho thùng truyền thống. Điểm cốt lõi là cụm cẩu được tích hợp trên xe nền có khả năng tự di chuyển và thực hiện công việc theo thiết kế.
Cấu tạo cẩu tự hành quan trọng nhất ở bộ phận nào?
Không có một bộ phận duy nhất. Xe nền, kết cấu liên kết, cần cẩu, chân chống và hệ thủy lực phải làm việc như một hệ thống; yếu một mắt xích có thể giới hạn toàn bộ phương án.
PTO trên xe cẩu tự hành dùng để làm gì?
PTO là bộ trích công suất, lấy công suất từ hệ truyền động của xe để dẫn động bơm thủy lực hoặc cơ cấu phụ theo thiết kế. Nhờ đó hệ thống cẩu có nguồn năng lượng để hoạt động.
Cẩu 5 tấn có nâng được kiện hàng 5 tấn không?
Không thể kết luận chỉ từ tên tải trọng. Phải đối chiếu biểu đồ tải của đúng model tại bán kính, chiều dài cần, vùng làm việc và trạng thái chân chống thực tế.
Nên chọn cần thẳng hay cần gập?
Cần thẳng thường có lợi khi cần tầm vươn trực tiếp và chiều cao; cần gập linh hoạt về hình học trong nhiều không gian hẹp. Chọn loại nào vẫn phải dựa vào tải, bán kính và công việc.
Có thể lắp cẩu tự hành lên xe tải đang sử dụng không?
Có thể xem xét, nhưng phải đánh giá xe nền, chassis, tải trục, khối lượng cẩu, vị trí lắp và yêu cầu hồ sơ kỹ thuật. Không nên mua cẩu trước rồi mới tìm cách ghép vào xe.
Hiểu cẩu trước khi chọn xe
Gửi khối lượng, kích thước, ảnh hàng, điểm nâng – hạ và bán kính dự kiến. Nếu cần lắp cẩu, gửi thêm giấy tờ và thông tin xe nền để kiểm tra cấu hình.
Nguồn tham khảo
- Bộ Xây dựng – Thông tư 30/2026/TT-BXD về kiểm định và chứng nhận an toàn kỹ thuật đối với xe cơ giới, trong đó có xe cơ giới cải tạo.
- Tài liệu kỹ thuật của đúng model cẩu: biểu đồ tải (load chart), hướng dẫn vận hành, giới hạn vùng làm việc và cấu hình chân chống.
- Dữ liệu kỹ thuật xe nền và cẩu thực tế phải được đối chiếu theo hồ sơ thiết bị trước khi chọn cấu hình hoặc vận hành.
