Cẩu thẳng là gì? Cẩu thước, cẩu ống lồng, telescopic có khác nhau?

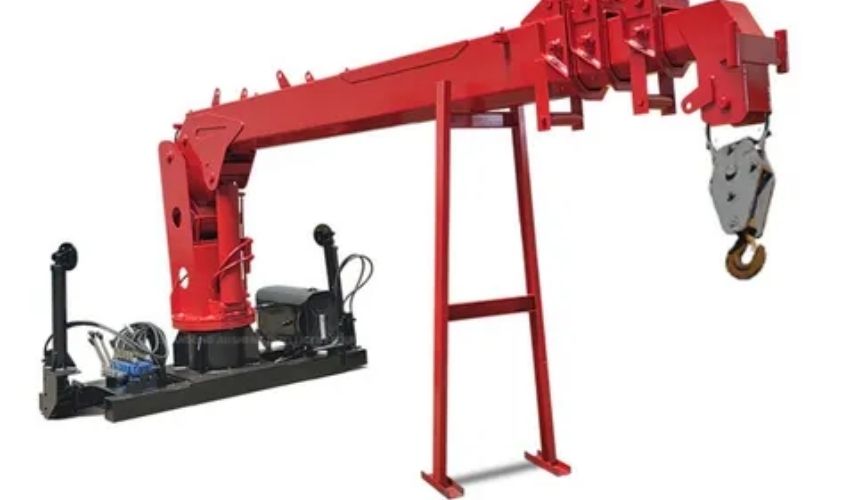

Cẩu thẳng là cách gọi phổ biến của cần cẩu tự hành lắp trên xe tải có thân cần dạng ống lồng. Các đoạn cần nằm đồng trục, thu vào khi di chuyển và vươn ra để tăng tầm làm việc. Tải được nâng bằng cụm tời, cáp thép, puly và móc; cần nâng hạ góc bằng xy-lanh, còn mâm quay đưa tải đến vị trí yêu cầu trong vùng làm việc cho phép.

Bốn từ khóa trên nên được hợp nhất trên một trang danh mục vì người tìm kiếm đang nói về cùng một họ sản phẩm. Một model có thể khác model khác về số đoạn cần, tời, chân chống, hệ điều khiển, khả năng nâng hoặc xe nền tương thích; vì vậy tên gọi không thay cho tài liệu kỹ thuật.

Trang này tập trung vào lựa chọn sản phẩm. Khách hàng cần xem toàn bộ hệ xe có thể bắt đầu ở xe tải gắn cẩu theo yêu cầu. Nếu cần tay cần khớp nối, hãy xem danh mục cẩu gập lắp trên xe tải; phần phân tích hai kết cấu được tách riêng tại bài so sánh cẩu gập và cẩu thẳng.

Cấu tạo và nguyên lý làm việc của cẩu ống lồng

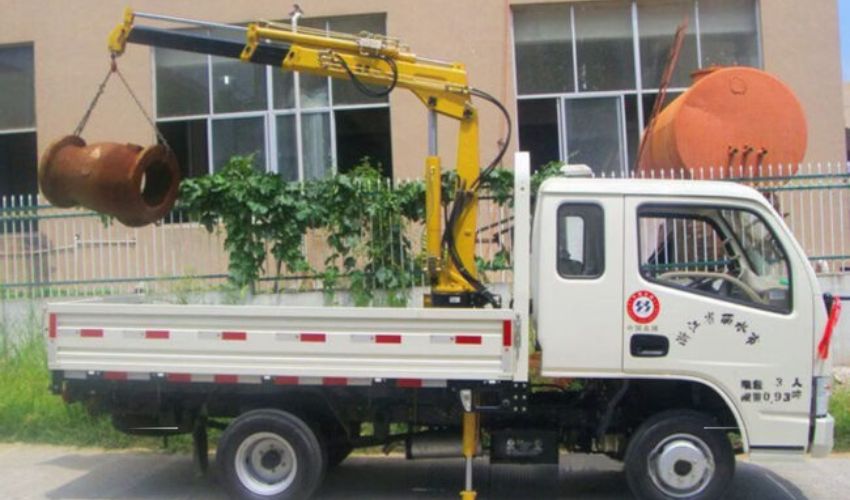

Một bộ cẩu ống lồng chỉ hoạt động đúng khi phần cơ khí, thủy lực, điều khiển, thiết bị nâng và kết cấu lắp trên xe được đồng bộ. Cấu hình thực tế phụ thuộc nhà sản xuất và model; bảng dưới đây giải thích vai trò để chủ xe biết cần kiểm tra gì, không phải danh mục mặc định có trên mọi bộ cẩu.

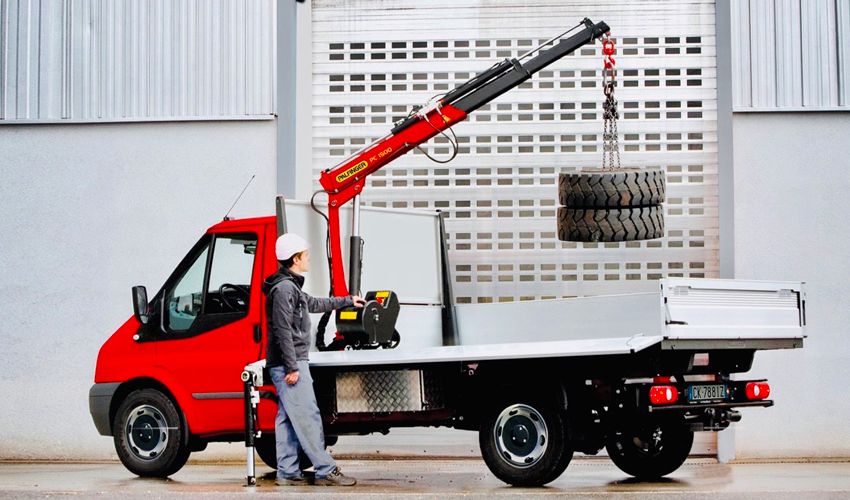

Bảng dữ liệu cần có trước khi chọn cẩu thẳng

Trình tự đáng tin cậy là mô tả công việc nâng, khảo sát vị trí làm việc, kiểm tra xe nền rồi mới sàng lọc model. Chỉ hỏi “cẩu mấy tấn” dễ dẫn đến chọn sai vì tải nâng cực đại thường xuất hiện ở bán kính ngắn, trong khi công việc thực tế diễn ra xa hơn.

Bài cách chọn tải trọng cẩu tự hành giải thích sâu hơn cách biến dữ liệu tải–bán kính thành tiêu chí sàng lọc model. Khi gửi yêu cầu báo giá, nên gửi cùng lúc giấy tờ xe, ảnh chassis/thùng và sơ đồ vị trí nâng để tránh phải ước đoán.

Cách đọc biểu đồ tải cẩu telescopic trước khi mua

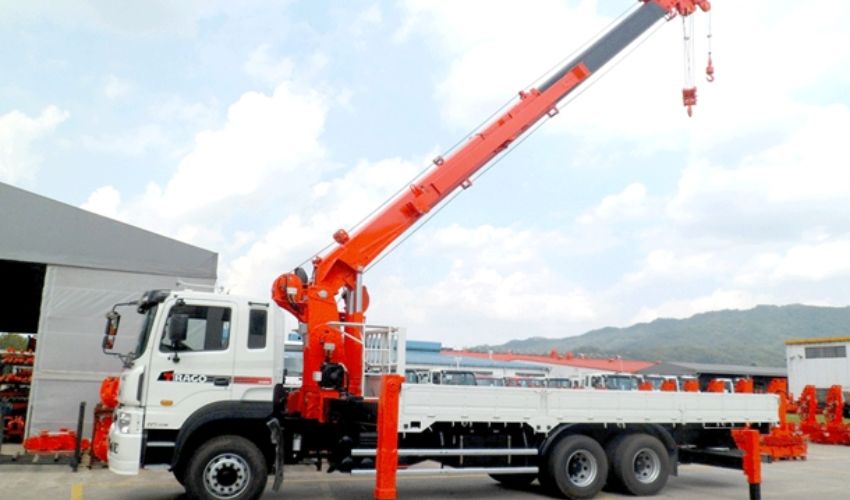

Biểu đồ tải là tài liệu trung tâm để xác định cẩu có đáp ứng công việc hay không. Mỗi bảng chỉ có giá trị cho model và trạng thái cấu hình được ghi trên tài liệu. Chân chống mở khác nhau, chiều dài cần khác nhau, số nhánh cáp khác nhau hoặc vùng quay khác nhau có thể làm giới hạn cho phép thay đổi.

Tải nâng cực đại không phải tải nâng ở mọi tầm với

Thông số “max lifting capacity” thường gắn với một bán kính ngắn và điều kiện xác định. Khi bán kính tăng, mô-men do tải tạo ra tăng và tải cho phép thường giảm. Vì vậy, yêu cầu đúng phải có dạng “nâng khối lượng X tại bán kính Y, chiều cao Z”, không chỉ là “cần cẩu X tấn”.

Phân biệt chiều dài cần, bán kính và chiều cao móc

Chiều dài cần là độ dài hình học từ chân cần đến đầu cần; bán kính là khoảng cách ngang từ tâm quay đến đường tác dụng của tải; chiều cao móc còn phụ thuộc góc cần, độ cao vị trí lắp, cụm puly và cáp. Hai model có chiều dài cần giống nhau chưa chắc cho cùng tải tại bán kính hoặc cùng chiều cao móc.

Kiểm tra lực kéo tời, cáp và số nhánh cáp

Lực kéo của một nhánh cáp không đồng nghĩa với tải nâng cuối cùng. Khi thay đổi cách luồn cáp hoặc số nhánh, phải tuân theo hướng dẫn của nhà sản xuất, giới hạn tời, cáp, puly, móc và thời gian làm việc. Không tự ý thay cáp khác quy cách hoặc tăng tải vì “đã đi nhiều nhánh”.

Chọn chiều dài và số đoạn cần cẩu thước thế nào?

Cẩu thước có nhiều cấu hình chiều dài và số đoạn ống lồng. Cần dài hơn giúp tiếp cận xa hoặc cao hơn trong một số tình huống, nhưng không mặc định nâng khỏe hơn tại mọi vị trí. Số đoạn nhiều hơn cũng làm thay đổi khối lượng, độ võng, chiều dài thu gọn, cơ cấu vươn, thời gian bảo dưỡng và giá đầu tư.

Các dòng cẩu tải hàng hiện hành của nhà sản xuất có thể cung cấp nhiều chiều dài cần khác nhau ngay trong một series. Điều đó cho thấy chiều dài cần là một biến cấu hình cần so sánh cùng mô-men nâng, tải tại bán kính, độ mở chân chống, lực kéo tời và khối lượng bộ cẩu, không phải tiêu chí đứng riêng.

Khi nào nên chọn cẩu thẳng thay vì cẩu gập?

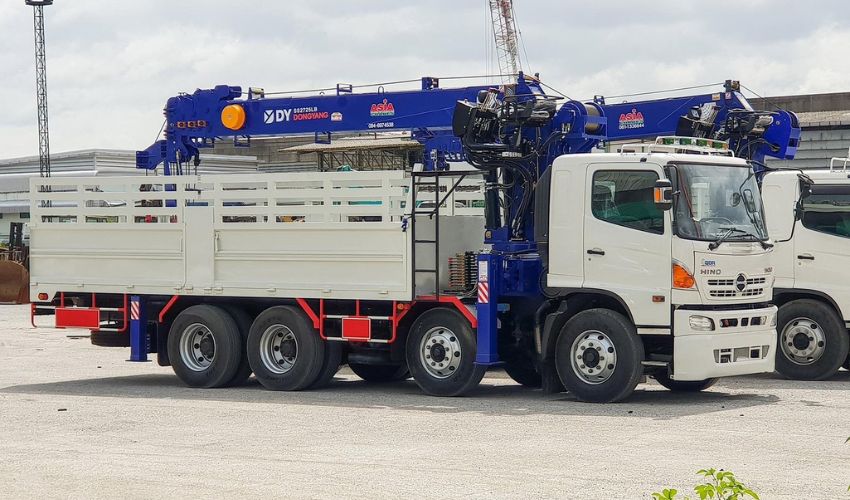

Cẩu thẳng thường phù hợp khi công việc cần tầm với theo trục cần và dùng tời–cáp để nâng hạ móc theo phương đứng. Ví dụ có thể gồm bốc máy móc, vật liệu xây dựng, cột/kết cấu, hạ thiết bị xuống hố hoặc đưa tải qua một chướng ngại theo phương án nâng đã khảo sát. Mức độ phù hợp phải xét theo model và mặt bằng, không thể quyết định chỉ bằng tên hàng.

Đây là bước sàng lọc, không phải kết luận tuyệt đối. Cần đặt hai model cụ thể lên cùng một sơ đồ mặt bằng và cùng tải nâng để chọn. Bài so sánh chuyên sâu đã được tách khỏi trang danh mục nhằm giúp người đọc đánh giá trung lập mà không làm loãng intent mua và lắp cẩu thẳng.

Checklist kiểm tra cẩu ống lồng, tời và cáp trước khi lắp

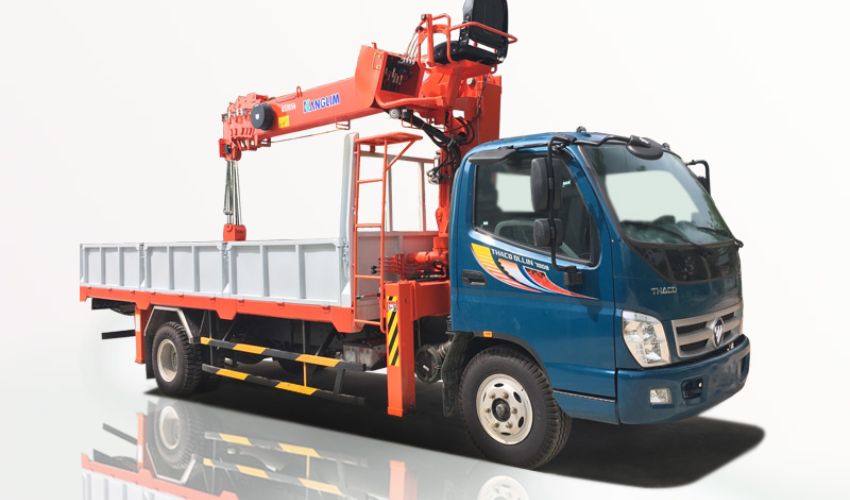

Với thiết bị đã qua sử dụng hoặc bộ cẩu tháo từ xe khác, việc xác minh tình trạng phải thực hiện trước khi tính phương án lắp. Không nên mua chỉ dựa trên tải ghi trên quảng cáo. Nhãn model, serial, tài liệu, kết cấu, thủy lực, bộ tời cáp, điều khiển và khả năng kiểm định đều ảnh hưởng đến quyết định.

• Nhận dạng: đối chiếu nhãn hãng, model, serial, năm sản xuất, cấu hình số đoạn cần và dấu hiệu thay đổi nhãn.
• Tài liệu: yêu cầu biểu đồ tải, hướng dẫn vận hành, sơ đồ thủy lực–điện, tài liệu tời/cáp và chứng từ nguồn gốc.
• Ống lồng: kiểm tra cong, móp, nứt, mối hàn sửa, ăn mòn, con trượt, khe hở, cơ cấu đồng bộ và dấu hiệu thiếu bôi trơn.
• Tời và tang: kiểm tra phanh, rãnh tang, cơ cấu dẫn cáp, lớp cáp, tiếng ồn, rò rỉ và khả năng giữ theo quy trình kỹ thuật.
• Cáp thép: kiểm tra đúng quy cách, đầu cáp, biến dạng, ăn mòn, đứt sợi và tiêu chí loại bỏ theo tài liệu/tiêu chuẩn áp dụng.
• Puly và móc: xem rãnh, ổ trục, chốt, khóa an toàn móc, biến dạng và dấu nhận dạng tải làm việc.
• Kết cấu chân đế: kiểm tra mâm quay, bulông, chân cần, xy-lanh nâng, dầm chân chống và vùng từng hàn sửa.
• Thủy lực–điều khiển: chạy đủ chu trình không tải, theo dõi áp suất/lưu lượng, nhiệt, rò rỉ, tay trang, remote và thiết bị an toàn.
• Khả năng ghép xe: tính lại tự trọng, tải trục, vị trí cẩu, khung phụ, PTO và tải chở; không bê nguyên thiết kế của xe cũ.

Sau khi đưa xe vào khai thác, lịch bảo dưỡng và kiểm tra cẩu tự hành phải bám theo hướng dẫn của đúng thiết bị, cường độ làm việc và môi trường sử dụng.

Báo giá cẩu thẳng và lắp đặt nên gồm những gì?

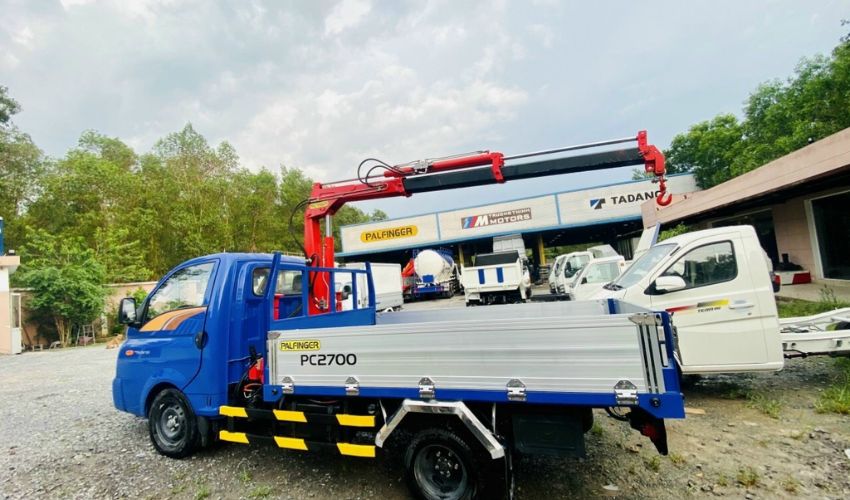

Báo giá đáng tin cậy phải mô tả chính xác bộ cẩu, tình trạng, cấu hình tời–cáp, chân chống và phạm vi ghép xe. Giá của một bộ cẩu riêng không thể so trực tiếp với giá trọn gói đã gồm khung phụ, PTO–thủy lực, sửa hoặc đóng thùng, hồ sơ và giao nhận. Duy Khánh không công bố giá giả định khi chưa có model và xe nền để kiểm tra.

Để chuẩn hóa phạm vi trước khi so sánh, tham khảo bài chi phí lắp cẩu xe tải. Hai báo giá chỉ tương đương khi cùng model, tình trạng, số đoạn cần, bộ tời cáp, chân chống, phần lắp đặt, thùng, hồ sơ và điều kiện giao nhận.

Lắp cẩu thẳng lên xe tải: năm phép kiểm trước khi khóa thiết kế

Lắp cẩu thẳng không phải chỉ đặt chân cẩu lên chassis và kết nối bơm. Cẩu, xe nền, khung phụ, chân chống, hệ thủy lực, thùng và hồ sơ phải được xem như một hệ thống. Một bộ cẩu đáp ứng biểu đồ tải vẫn có thể không phù hợp xe đang có nếu vượt giới hạn khối lượng, tải trục hoặc không gian.

Phạm vi khảo sát, thiết kế và thi công được trình bày tại landing lắp cẩu tự hành lên xe tải. Chủ xe có thể xem quy trình lắp cẩu tự hành để chuẩn bị hồ sơ và theo dõi từng mốc, đồng thời đối chiếu dự án xe chuyên dụng đã thi công có ảnh xe nền, kết cấu, thủy lực, kiểm tra và bàn giao.

Hồ sơ cải tạo và kiểm định khi lắp cẩu thẳng

Từ ngày 01/07/2026, Thông tư 30/2026/TT-BXD quy định trình tự kiểm định và chứng nhận an toàn kỹ thuật, bảo vệ môi trường đối với xe cơ giới cải tạo. Khi lắp cẩu làm thay đổi kết cấu, khối lượng, phân bố tải hoặc công năng, chủ xe nên chốt lộ trình thiết kế và chứng nhận trước khi thi công; hồ sơ cụ thể phải xác định theo xe và phương án thực tế.

Câu hỏi thường gặp về cẩu thẳng

Nguồn kỹ thuật, pháp lý và ngày cập nhật

• Tadano – Truck loader cranes: danh mục cẩu tải hàng và các cấu hình chiều dài cần chính.
• Tadano TM-ZE290HRS series: ví dụ tài liệu hãng công bố mô-men nâng, chiều dài cần, độ mở chân chống, lực kéo tời, bán kính và tải nâng.
• Tadano TM-ZE550MH series: nguồn tham khảo cách so sánh lựa chọn chiều dài cần trong cùng series.
• Tadano TM-ZT820H series: nguồn thông số cẩu tải hàng ống lồng theo model.
• Tadano TM-ZE303SLH: ví dụ chính hãng về cấu hình dùng tời để hỗ trợ đưa hàng không tự di chuyển lên thùng.
• Thông tư 30/2026/TT-BXD: trình tự kiểm định và chứng nhận đối với xe cơ giới cải tạo, hiệu lực 01/07/2026.
• Thông tư 51/2016/TT-BLĐTBXH – QCVN 29:2016/BLĐTBXH: quy chuẩn an toàn lao động đối với cần trục.
• Thông tư 54/2016/TT-BLĐTBXH: các quy trình kiểm định kỹ thuật an toàn đối với thiết bị có yêu cầu nghiêm ngặt.

Nội dung được kiểm tra và cập nhật ngày 27/08/2026. Thông số, trang bị và khả năng lắp đặt phải xác minh theo đúng model, serial, xe nền và quy định còn hiệu lực tại thời điểm thực hiện.
